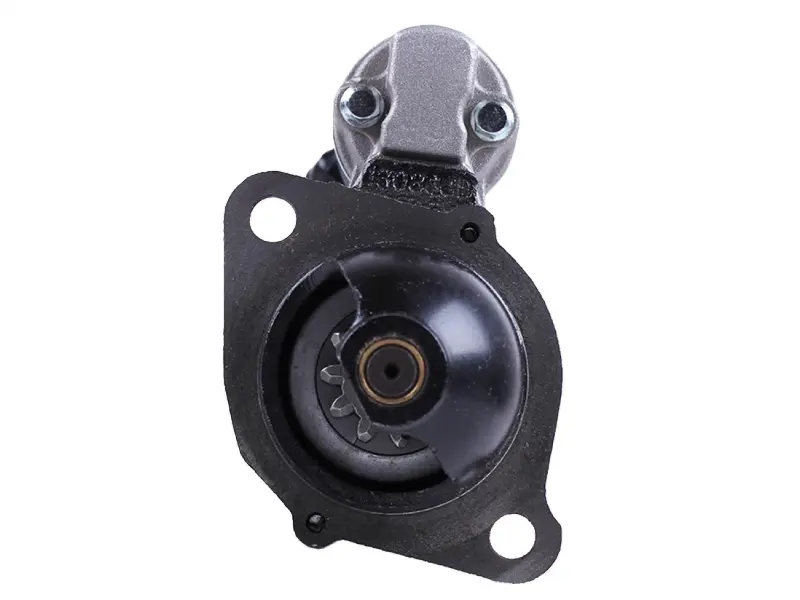

Стартер Z-11 12V для DongFeng 244, посадка Ø75 мм, межболтовое расстояние 111 мм, AMG

Стартер Z-11 12V для DongFeng 244 вращает двигатель при запуске, пока тот не начнёт работать самостоятельно. Питание рассчитано на 12 В. Посадочный диаметр составляет 75 мм, расстояние между крепёжными отверстиями — 111 мм. Эти параметры помогают подобрать замену, но для правильной установки нужно также сопоставить приводную часть и расположение креплений со снятым стартером.

Устройство и работа

При запуске электродвигатель стартера передаёт вращение маховику через приводную шестерню. После пуска зацепление должно прекращаться: стартер не предназначен для постоянной работы вместе с двигателем. Со стороны привода расположены шестерня, защитный корпус и фланец с двумя крепёжными отверстиями. Посадочная часть центрирует стартер относительно маховика, а крепления удерживают его в заданном положении под нагрузкой.

Когда нужна замена

Повод проверить стартер — медленное прокручивание двигателя, щелчки без вращения, периодические отказы запуска или вращение самого стартера без проворачивания двигателя. Скрежет при включении может указывать на повреждение зубьев либо неправильное зацепление. Такие симптомы возникают при износе щёток, опор вала, контактов или привода, однако сами по себе ещё не доказывают неисправность стартера.

Прежде чем менять узел, проверяют заряд аккумулятора, чистоту и затяжку силовых соединений, состояние проводов и соединение массы с двигателем. Плохой контакт тоже вызывает медленное вращение и щелчки. Если питание исправно, а стартер заедает, заметно шумит или не передаёт вращение маховику, проверяют его привод и внутренние детали. Замена в сборе уместна при повреждении корпуса или сочетании нескольких неисправностей.

Что сверить при подборе

Сравните посадочный буртик, межосевое расстояние крепёжных отверстий, их диаметр и положение относительно корпуса. Размеры измеряют по одинаковым точкам на обоих стартерах. Отдельно сопоставьте число и профиль зубьев шестерни, её диаметр, вылет относительно привалочной плоскости и направление вращения. Ошибка в геометрии привода может привести к неполному зацеплению и повреждению зубчатого венца маховика.

Проверьте габариты корпуса, положение силовой клеммы и управляющего подключения: провода должны подходить без натяжения и касания движущихся деталей. Обозначение Z-11 сохраняйте при сравнении маркировок, но проверяйте геометрию шестерни отдельно. Совпадение напряжения и двух установочных размеров не заменяет полного сопоставления снятой детали с заменой.

Установка и проверка

Работу начинают с отключения аккумулятора. Перед снятием отмечают подключение проводов, затем освобождают крепления, поддерживая стартер. Посадочную поверхность очищают и осматривают на повреждения. Через доступное окно проверяют зубья венца маховика; рядом со стартером осматривают наконечники проводов и крепёж. Повреждённые соединения и изношенные крепёжные детали устраняют до установки.

Стартер должен сесть на место без перекоса и подтягивания корпуса болтами через зазор. Крепления затягивают с моментом, предусмотренным документацией техники, после чего возвращают провода на свои места. При пробном запуске контролируют ровное прокручивание и прекращение работы стартера после пуска. При скрежете, заедании или продолжающемся вращении стартера запуск прекращают и проверяют установку.
