Стартер редукторный QD152TD Z-12 12V 5.8KW JD3102 AMG

Редукторный стартер QD152TD Z-12 12V 5.8KW JD3102 AMG предназначен для проворачивания двигателя при запуске. Электромотор создаёт вращение, а приводная шестерня передаёт его зубчатому венцу маховика. После запуска зацепление должно прекращаться: стартер рассчитан на кратковременную работу, а не на постоянное вращение вместе с двигателем. При подборе замены нужно учитывать и электрические параметры, и геометрию привода.

Устройство и параметры

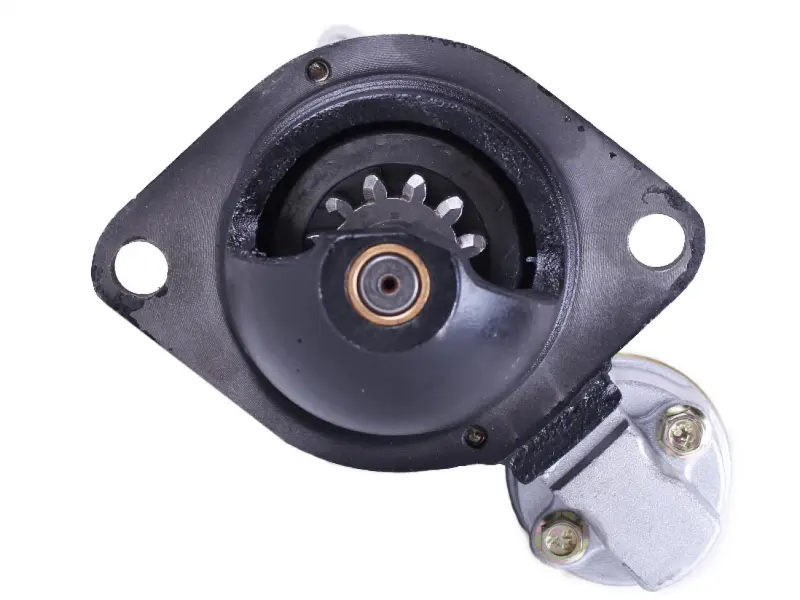

Напряжение стартера — 12 В, мощность — 5,8 кВт. Редуктор между электромотором и приводом снижает частоту вращения и увеличивает крутящий момент на выходе. У стартера есть приводная шестерня и крепёжный фланец с двумя отверстиями. Фланец задаёт положение привода относительно маховика, поэтому совпадение крепления так же существенно, как соответствие напряжения. Обозначения QD152TD, Z-12 и JD3102 сохраняют значение при сопоставлении со снятым стартером, но проверку посадки ими не заменяют.

Когда требуется замена

Повод осмотреть стартер — медленное проворачивание двигателя, периодические отказы включения, вращение электромотора без прокручивания маховика или скрежет при запуске. Такие проявления могут сопровождать износ щёток, опор вала и деталей привода. Однако слабый аккумулятор, окисленные клеммы и ненадёжное соединение с массой тоже мешают запуску. Их состояние стоит проверить до снятия стартера, чтобы исправная деталь не оказалась заменена из-за плохого контакта.

Что сверить со снятой деталью

Сопоставьте напряжение и мощность, расположение крепёжных отверстий, межцентровое расстояние, форму и диаметр посадочного пояска. Проверьте длину выступающей части привода, положение шестерни относительно фланца, число и профиль зубьев. Также должны подходить направление вращения, расположение силового вывода и управляющего подключения. Корпусу и проводам требуется свободное место: стартер не должен упираться в соседние детали, а кабели — натягиваться или касаться подвижных частей.

Одинаковое напряжение само по себе не означает взаимозаменяемость. Несовпадение вылета или зубчатого зацепления может вызвать удары, неполный контакт с венцом и повреждение зубьев. Неподходящую посадку нельзя исправлять затягиванием крепежа с усилием или случайными прокладками. Стартер должен занимать предусмотренное положение без перекоса, а его привод — работать с венцом в правильной зоне.

Установка и проверка

Перед снятием отключите минусовую клемму аккумулятора и отметьте подключение проводов. Очистите посадочную поверхность и осмотрите крепёж, наконечники кабелей, доступные зубья венца маховика. Повреждённый венец способен быстро испортить привод нового стартера; ослабленные наконечники и изношенный крепёж также требуют внимания. Установите стартер без перекоса, затяните соединения по требованиям изготовителя техники и подключите провода с сохранением их штатной прокладки.

Первое включение сделайте кратковременным. Убедитесь, что двигатель проворачивается ровно, нет скрежета, а после отпускания управления стартер отключается. При постороннем звуке или продолжающемся вращении стартера прекратите проверку и выясните причину. Повторные длительные попытки запуска перегревают электромотор и нагружают привод, поэтому между включениями выдерживают паузы по инструкции техники.
