Стартер Z-11 12V Ø75 мм, межболтовое 112 мм для DongFeng 244/354/404, Xingtai 180/220/240 AMG

Стартер для запуска двигателя

Стартер Z-11 12V предназначен для DongFeng 244/354/404 и Xingtai 180/220/240. Он проворачивает двигатель при запуске: приводная шестерня входит в зацепление с венцом маховика и передаёт ему вращение от электродвигателя стартера. После запуска привод должен выйти из зацепления. От правильного подбора зависят совпадение креплений, работа привода и сохранность зубьев венца.

Посадочный диаметр составляет 75 мм, межболтовое расстояние — 112 мм. Обозначение 12V указывает на напряжение 12 В. На цилиндрическом корпусе расположено тяговое реле, силовой вывод закрыт защитным колпачком. Реле вводит привод в зацепление и включает питание электродвигателя. Стартер рассчитан на кратковременную работу при пуске: длительное непрерывное прокручивание увеличивает нагрев обмоток и контактов.

Что сверить со снятым стартером

Начните с посадки и крепёжных отверстий: измерьте диаметр центрирующей части и расстояние между центрами отверстий. Затем сравните форму передней крышки, расположение реле, выводов и свободное место вокруг корпуса. Совпадения двух размеров недостаточно, если привод оказывается смещён относительно венца или клеммы упираются в соседние детали.

Отдельно проверьте число зубьев шестерни, её диаметр, положение относительно монтажной плоскости и направление вращения по документации техники. Обозначение Z-11 сохранено для подбора, но геометрию привода стоит сопоставить непосредственно со снятым стартером. Ошибка здесь может привести к скрежету, неполному зацеплению и повреждению зубьев даже при совпадающих креплениях.

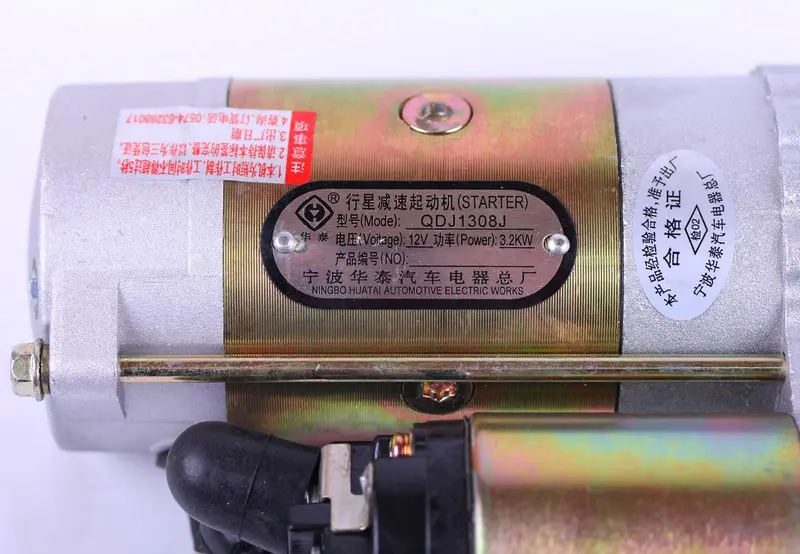

Для сверки заводских обозначений используйте индекс QDJ1308J. На табличке также нанесены STARTER и NINGBO HUATAI AUTOMOTIVE ELECTRIC WORKS. Сравнивайте индекс вместе с посадкой и устройством привода: одна надпись не заменяет проверку механического соответствия.

Когда требуется замена

Повод проверить стартер — медленное вращение двигателя, щелчок без прокручивания, периодическое отсутствие реакции на запуск либо вращение электродвигателя без зацепления с маховиком. Такие симптомы могут быть связаны с износом щёток, контактной группы реле или привода. Однако похожие проявления дают разряженный аккумулятор, ослабленные клеммы и плохое соединение массы, поэтому их проверяют до снятия стартера.

При демонтаже осмотрите венец маховика, крепёж и силовые провода. Сильно повреждённые зубья венца могут быстро испортить новый привод. Подгоревшие наконечники, повреждённую изоляцию и ослабленные соединения также нужно устранить; необходимость замены крепежа и защитного колпачка определяют по их состоянию.

Установка и первый запуск

Отключите аккумулятор, начиная с минусовой клеммы, и отметьте расположение проводов. Поддерживая стартер, отсоедините выводы и снимите крепления. Очистите посадочную поверхность. Новый стартер должен сесть ровно, без подтягивания перекошенного корпуса болтами. Крепёж затягивают с моментом, указанным в руководстве техники, а провода укладывают без натяжения и контакта с подвижными частями.

После подключения аккумулятора выполните короткий пробный запуск. Проверьте ровное прокручивание и прекращение работы стартера после отпускания управления. При скрежете, сильном нагреве соединений или задержке выхода привода остановите проверку и выясните причину. Повторными попытками запуска неправильную посадку или зацепление не исправить.
