Реле стартера KM385BT AMG

Реле стартера KM385BT AMG предназначено для системы запуска двигателя. Оно участвует в передаче команды на включение стартера: при повороте ключа или нажатии кнопки пуска контакты реле переключаются, позволяя системе запуска сработать. Исправность этой детали особенно важна при непостоянном отказе, когда двигатель то запускается обычным способом, то не реагирует на ту же команду.

Корпус и подключение

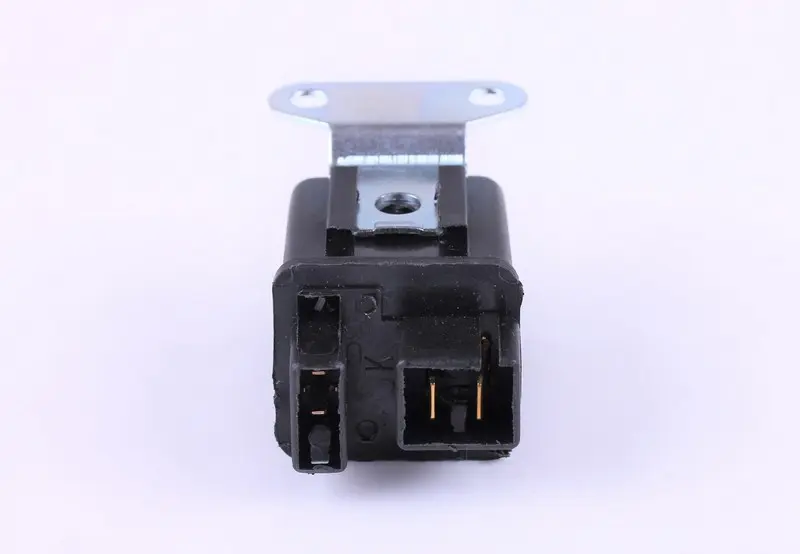

Реле выполнено в чёрном корпусе с выступающими контактными гнёздами. Плоские выводы расположены в отдельных секциях, поэтому при подборе нужно сравнивать не только общий вид разъёма, но и расположение каждого контакта. Для крепления предусмотрен кронштейн с двумя отверстиями. Его форма и положение относительно корпуса имеют значение: установленное реле не должно натягивать провода или мешать соседним деталям.

Когда стоит проверить реле

Поводом для проверки служат отсутствие реакции стартера на команду пуска, срабатывание через раз, прерывистые щелчки или следы перегрева у подключения. Изношенные контакты могут плохо передавать питание, а повреждение внутреннего механизма — мешать переключению. Если стартер продолжает работать после отпускания ключа, запуск прекращают и проверяют управление, в том числе возможность залипания контактов реле.

Один щелчок сам по себе не доказывает исправность реле, а отсутствие щелчка не всегда означает его поломку. Похожие симптомы дают разряженный аккумулятор, плохое соединение массы, ослабленная клемма и повреждённая проводка. Поэтому замену связывают с проверкой питания и управляющего сигнала на выводах, а не только со звуком при попытке запуска.

Что сверить при подборе

Ориентируйтесь на обозначение KM385BT и сравните снятое реле с заменой. Проверьте форму контактных гнёзд, число и положение выводов, размеры корпуса, расположение кронштейна и крепёжных отверстий. Колодка должна соединяться без переделки и чрезмерного усилия. Совпадения наружной формы недостаточно: назначение выводов, напряжение управления и допустимая нагрузка должны соответствовать штатной схеме техники.

Если на старом реле сохранились обозначения контактов или схема подключения, используйте их вместе с документацией техники. Не переставляйте провода наугад ради подходящего разъёма. Ошибка в назначении выводов может привести к отсутствию запуска, постоянному включению стартера, перегреву проводов или повреждению подключённых компонентов.

Замена и проверка

Перед снятием выключите зажигание и отсоедините минусовую клемму аккумулятора. Зафиксируйте расположение проводов, затем отсоедините колодки, удерживая их за корпус, и освободите крепление реле. Осмотрите ответные контакты, изоляцию и место установки. Оплавленную колодку, ослабленные наконечники и повреждённые участки проводов устраняют вместе с причиной нагрева: новое реле не исправит плохое соединение.

Закрепите деталь без перекоса, подключите разъёмы до надёжной посадки и уложите проводку без натяжения и трения о кромки. После восстановления питания выполните короткую проверку запуска. Стартер должен включаться по команде и отключаться после её снятия; при повторяющемся отказе или нагреве соединений дальнейшие попытки прекращают до выяснения причины.
