Распределитель гидравлики насос-ГУР-подъемник для минитракторов Jinma 200/204/240/244

Распределитель гидравлики насос-ГУР-подъемник Jinma 200/204/240/244

Клапанный блок связывает шестеренный насос гидросистемы, гидроусилитель руля и распределитель навесного подъемника минитрактора. Его задача — разделить поток масла между двумя контурами и отдать приоритет рулевому управлению, чтобы трактор оставался послушным при работе с плугом, фрезой, отвалом или ковшом. Деталь рассчитана на тракторы серии Jinma 200, 204, 240 и 244 и становится на штатное место в магистрали между насосом и рулевым дозатором.

Как деталь работает в гидросистеме

Масло от насоса заходит в корпус и расходится на две ветви. Пока рулевой дозатор в нейтральном положении, основной поток идет дальше — на распределитель трехточечной навески, поэтому подъем и опускание орудия выполняются с полной производительностью насоса. При повороте руля золотник смещается и направляет масло в контур гидроусилителя, а навеска на это время получает меньший расход. Такое переключение повторяется десятки раз за смену, поэтому износ золотниковой пары и просадка пружины сразу отражаются на поведении трактора: сначала руль тяжелеет под нагрузкой, затем навеска начинает подниматься вяло.

Конструкция

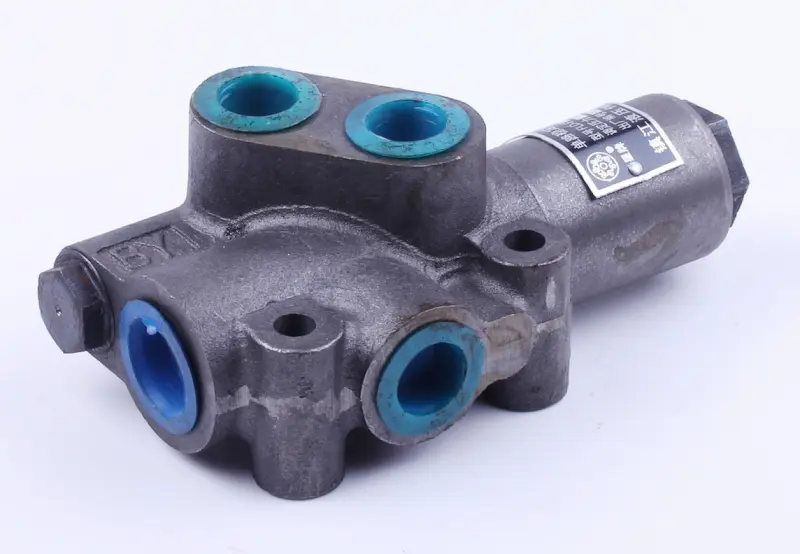

Корпус выполнен чугунным литьем и несет четыре резьбовых порта: два выведены на верхнюю плоскость, два — на боковую, что позволяет развести шланги насоса, гидроусилителя и подъемника без лишних перегибов и натяга. Сбоку в корпус вставлена цилиндрическая клапанная секция, закрытая пробкой под ключ — через нее добираются до золотника и пружины при промывке гидравлики. По бокам отлиты приливы с отверстиями под крепежные болты, поэтому блок фиксируется жестко и не смещается от вибрации двигателя. Транспортные заглушки в портах закрывают внутренние каналы от пыли и грязи до момента установки.

Когда распределитель меняют

• Руль тяжелеет на малых оборотах двигателя и особенно при поднятой навеске — приоритет потока больше не удерживается.
• Навеска поднимается рывками или заметно медленнее обычного, хотя насос исправен, а уровень масла в норме.
• Гидравлика греется сильнее, чем раньше: часть потока постоянно перетекает через изношенную пару на слив.
• Масло подтекает по пробке клапанной секции или по резьбе присоединительных портов.
• Сорвана резьба под штуцер либо по корпусу пошла трещина после перетяжки соединений — такое литье восстановлению не подлежит.

Подбор и монтаж

Подбирают деталь по модели трактора и по геометрии снятого блока: сверяют число и расположение портов, резьбу присоединений, расстояние между крепежными отверстиями и длину корпуса. Если на машине уже стояли неоригинальные рукава или самодельные переходники, заранее подготовьте подходящие штуцеры и медные уплотнительные шайбы. Работают на чистой гидравлике: сливают масло либо пережимают магистраль, снимают шланги, очищают посадочную плоскость и штуцеры от старого герметика и грязи, ставят блок и затягивают соединения равномерно, без перетяга по чугуну. После сборки заливают масло, запускают двигатель на малых оборотах, несколько раз поворачивают руль до упора и поднимают-опускают навеску, чтобы выгнать воздух, затем контролируют уровень масла и осматривают все стыки под нагрузкой.

Характеристики

• Тип: клапан-распределитель потока гидросистемы
• Схема подключения: насос — гидроусилитель руля — подъемник навески
• Совместимость: минитракторы Jinma 200, 204, 240, 244
• Корпус: чугунное литье с отверстиями под крепежные болты
• Присоединения: резьбовые порты M20×1,5 и M24×1,5

Такой блок имеет смысл держать в ремонтном запасе владельцу китайского минитрактора: отказ приоритетного клапана останавливает работу с навесным оборудованием посреди сезона, а замена узла в сборе занимает меньше времени и сил, чем попытка перебрать изношенный корпус.
