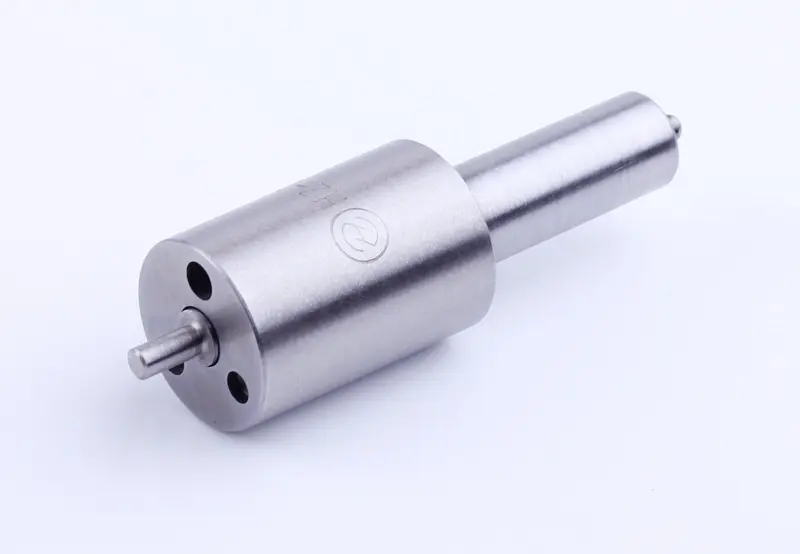

Распылитель форсунки ZCK150S430 для дизельных двигателей

Распылитель форсунки ZCK150S430

Стальной распылитель для дизельных форсунок малой техники: мотоблоков, минитракторов, мотопомп и генераторных установок с одноцилиндровыми китайскими дизелями. Эта деталь отвечает за то, каким факелом топливо попадает в камеру сгорания, поэтому от ее состояния напрямую зависят холодный пуск, ровная работа на холостых оборотах, дымность выхлопа и реальный расход солярки.

Конструкция и принцип работы

Распылитель представляет собой прецизионную пару: стальной корпус и притертую к нему иглу. Поверхности обработаны с микронной точностью и подогнаны друг к другу еще на производстве, поэтому корпус и игла работают только вместе и меняются исключительно в сборе. Когда топливный насос высокого давления создает нужное давление, игла приподнимается, топливо проходит через сопловые отверстия носика и выходит мелкодисперсным конусом. Индекс 150 в обозначении соответствует углу распыливания 150 градусов, а торцевые отверстия под установочные штифты удерживают корпус в форсунке без перекоса при затяжке накидной гайки.

Совместимость и применение

ZCK150S430 применяют в топливной аппаратуре дизелей DLH1100, которые устанавливают на минитракторы Xingtai 160, а также на моторах LL380 минитракторов Jinma 200/204 и Булат 200/204. Такие распылители берут и для ремонта другой техники с однотипной китайской топливной аппаратурой — от мотоблочных дизелей до небольших дизельных генераторов и мотопомп. Перед покупкой сверяйте обозначение распылителя по каталогу своего двигателя и геометрию старой детали: у соседних моделей серии отличаются производительность и угол распыла при внешне очень похожем корпусе.

Характеристики

• Тип: закрытый распылитель форсунки дизельного двигателя
• Обозначение: ZCK150S430
• Материал: сталь
• Общая длина: 57,7 мм
• Длина иглы: 56,5 мм
• Масса: около 55 г

Когда распылитель пора менять

Типичная картина износа — закоксованные сопловые отверстия и потерявшая подвижность игла. Двигатель начинает тяжело запускаться на холодную, троит и вибрирует на холостых, дымит черным или сизым под нагрузкой, теряет тягу, а расход топлива заметно растет. Иногда появляется резкий металлический стук из-за позднего и грубого впрыска, подтекание топлива в форсунке и мокрый нагар на носике. Если после промывки и проверки на стенде давление начала впрыска не держится или факел рвется отдельными струями, менять нужно всю прецизионную пару целиком — притирать изношенную иглу к корпусу бесполезно.

Подбор и установка

Снимите форсунку, разберите ее в чистоте и сравните новую деталь со старой по общей длине, длине и диаметру иглы, посадочному буртику и расположению отверстий под установочные штифты. Перед сборкой промойте распылитель в чистом дизельном топливе и не касайтесь притертых поверхностей пальцами: попавшие грязь и абразив выводят пару из строя быстрее любого пробега. Накидную гайку затягивайте равномерно и без перетяга, иначе корпус деформируется и игла подклинит. После сборки отрегулируйте форсунку на стенде — выставьте давление начала впрыска для своего двигателя, проверьте четкое отсечение, равномерный конус и отсутствие подтекания.

Распылитель относится к расходным деталям топливной аппаратуры: работа на некачественном топливе, вода и механические примеси выводят прецизионную пару из строя раньше остальных деталей мотора. Замена на исправный комплект возвращает дизелю легкий пуск, ровные холостые обороты и чистый выхлоп без переборки всего двигателя, а сама операция выполняется обычным слесарным инструментом за один заход.
