Прокладка опоры рычага переключения передач Xingtai 120

Прокладка опоры рычага переключения передач Xingtai 120

Уплотнение устанавливается между посадочной площадкой коробки передач минитрактора Xingtai 120 и фланцем опоры рычага переключения. Задача детали простая и важная: плотно закрыть стык двух металлических плоскостей, чтобы трансмиссионное масло не выходило наружу через основание рычага, а внутрь корпуса не попадали пыль, влага и абразив с поля.

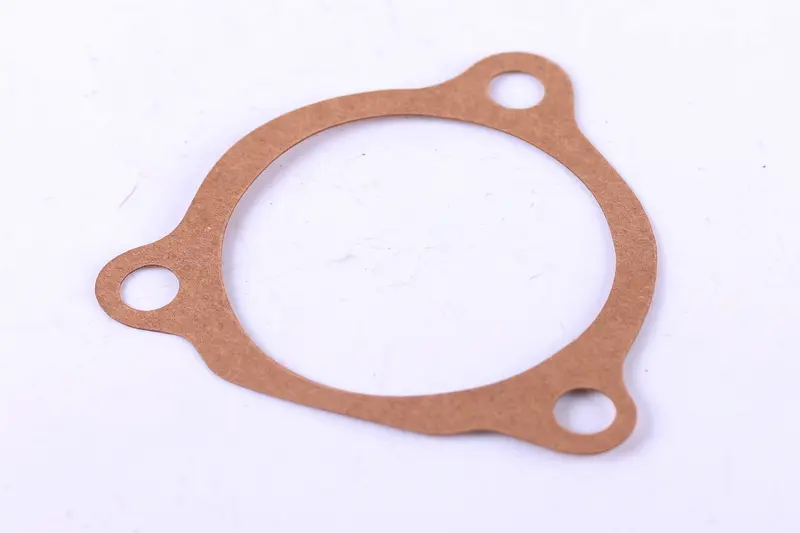

Прокладка вырезана как плоское кольцо с тремя выступающими проушинами под крепёжные болты. Контур повторяет форму фланца опоры, а центральное окно остаётся свободным — механизм переключения проходит через него без подрезки материала по месту. Полотно плотное, волокнистое: при затяжке оно приминается по микронеровностям чугунных плоскостей и компенсирует мелкие следы износа, оставшиеся от прежней сборки.

Когда ставят новую прокладку

Позиция относится к расходным уплотнениям трансмиссии, и меняют её обычно в нескольких типовых ситуациях:

• вокруг основания рычага появились масляные подтёки или замасленный налёт с налипшей пылью;
• опора снималась при ремонте кулисы, вилок или вала переключения — после разборки старое уплотнение обратно не ставят;
• меняется сам корпус опоры или крышка коробки передач, и стык собирается заново;
• прежняя прокладка задубела, растрескалась или порвалась по отверстиям при откручивании болтов;
• идёт плановая переборка коробки, когда прокладки и сальники обновляют комплектом, а не по одной.

Как подобрать без ошибок

Самый надёжный ориентир — снятая деталь. Приложите старую прокладку к новой и сверьте наружный контур, диаметр центрального окна, число проушин и расстояния между крепёжными отверстиями: посадочные места опоры рычага у тракторов Xingtai отличаются от прокладок крышки КПП и от прокладок между основной и дополнительной коробкой, хотя внешне все они похожи. Каталожное обозначение этой позиции — XT10T.37.166; при заказе его удобно называть вместе с моделью трактора, чтобы не получить уплотнение соседнего узла.

Преимущества

• Три проушины точно садятся на болты опоры — прокладка не смещается при затяжке и не подворачивается под фланец, стык собирается с первого раза.
• Сплошное кольцо по всему периметру площадки обжимается равномерно, без локальных просветов, из-за которых масло начинает сочиться уже через несколько часов работы.
• Податливое прокладочное полотно принимает форму плоскостей и держит плотность стыка даже на корпусе с большой наработкой, где идеальной геометрии уже нет.

Установка

Перед сборкой обе плоскости зачищают от остатков прежнего уплотнения и обезжиривают: даже тонкая присохшая полоска старого материала потом даст течь. Прокладку кладут насухо либо с тонким равномерным слоем герметика, следя, чтобы отверстия совпали с резьбовыми. Болты наживляют от руки, затягивают крест-накрест в два-три прохода и без фанатизма — перетяжка выдавливает материал из стыка и приводит к повторному подтеканию, а недотяг оставляет просвет по контуру.

Такие уплотнения разумно держать в запасе вместе с прокладками крышки КПП и сальниками трансмиссии: разбирать узел переключения второй раз ради одной прокладки — потеря целого дня, а при плановом обслуживании коробки новое уплотнение сразу возвращает стыку сухость и убирает масляный след на корпусе.
