Корпус вертикального вала переднего моста DongFeng 244/240 AMG

Корпус вертикального вала переднего моста DongFeng 244/240 AMG — деталь для восстановления корпусной части привода. Он размещает вертикальный вал и его опоры, сохраняет взаимное положение сопряжённых деталей и закрывает внутреннюю полость механизма. При трещине или повреждении посадочных мест замены одних подшипников и уплотнений может оказаться недостаточно: исправные детали должны работать в корпусе с правильной геометрией.

Конструкция и причины замены

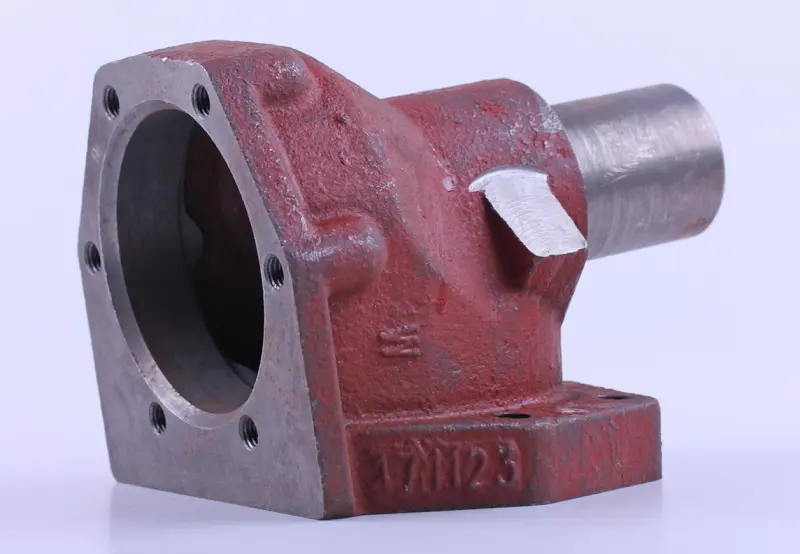

Корпус имеет красную наружную поверхность, крупное круглое отверстие со стороны присоединительного фланца и резьбовые отверстия вокруг него. Сбоку расположен цилиндрический выступ с обработанной наружной поверхностью. При подборе значение имеют не только общий силуэт, но и форма фланца, расположение крепежа и геометрия выступа: эти участки должны совпадать с ответными деталями моста.

Поводом для замены служат трещины, сколы у креплений, повреждённая резьба и изношенные посадки опор вала. После удара или ослабления крепежа стоит проверить также плоскость прилегания корпуса. Следы масла по стыку, люфт и шум требуют разборки и осмотра: причиной может быть уплотнение или подшипник, а не сам корпус. Замена оправдана, когда обнаружен дефект его стенок, креплений либо посадочных поверхностей.

Что сверить со снятой деталью

Сопоставьте присоединительную плоскость, число и расположение отверстий, их резьбу, глубину внутренней полости и посадочные диаметры. Отдельно проверьте длину и диаметр цилиндрического выступа, а также ориентацию корпуса относительно соседних деталей. Измерения удобнее снимать с очищенных поверхностей: слой грязи, остатки уплотнения и повреждённые кромки мешают точному сравнению.

Учитывайте устройство конкретного моста и обозначения снятого корпуса. Одного совпадения внешней формы недостаточно: смещённое отверстие или другая глубина посадки могут помешать сборке даже при похожих габаритах. Проверьте, что вал, его опоры и ответные корпусные детали размещаются без перекоса. Несовпадение креплений нельзя компенсировать затяжкой болтов с усилием — так можно повредить фланец или нарушить соосность.

Особенности установки

Перед разборкой надёжно зафиксируйте технику и разгрузите ремонтируемую часть моста. Очистите место соединения, при необходимости слейте масло из вскрываемой полости и отметьте порядок расположения снимаемых деталей. При переносе внутренних деталей осмотрите подшипники, поверхности вала, уплотнения и крепёж. Изношенные опоры и повреждённые уплотнения заменяют вместе с корпусом, чтобы не разбирать соединение повторно.

Очистите сопрягаемые плоскости от остатков старого уплотнения, не повреждая металл. Вал и опоры устанавливайте без ударов по кромкам корпуса; требования к посадке, регулировке и затяжке берите из документации на мост. Болты затягивайте равномерно, без стягивания перекошенных деталей. После сборки восстановите смазку по требованиям техники, проверьте плавность вращения и отсутствие заеданий. При пробной работе проконтролируйте стыки на утечки и прислушайтесь к постороннему шуму: неверная посадка сокращает срок службы опор и уплотнений.
