Конденсатор компрессора CBB60 35 мкФ 450 В AC AMG

Конденсатор компрессора AMG с маркировкой CBB60, ёмкостью 35 мкФ и указанным напряжением 450 В переменного тока предназначен для конденсаторной схемы электродвигателя. Он обеспечивает сдвиг фазы тока во вспомогательной обмотке, необходимый для работы двигателя. При замене нужно сохранить предусмотренные изготовителем компрессора параметры и способ подключения: одинаковой формы корпуса для правильного подбора недостаточно.

Конструкция и обозначения

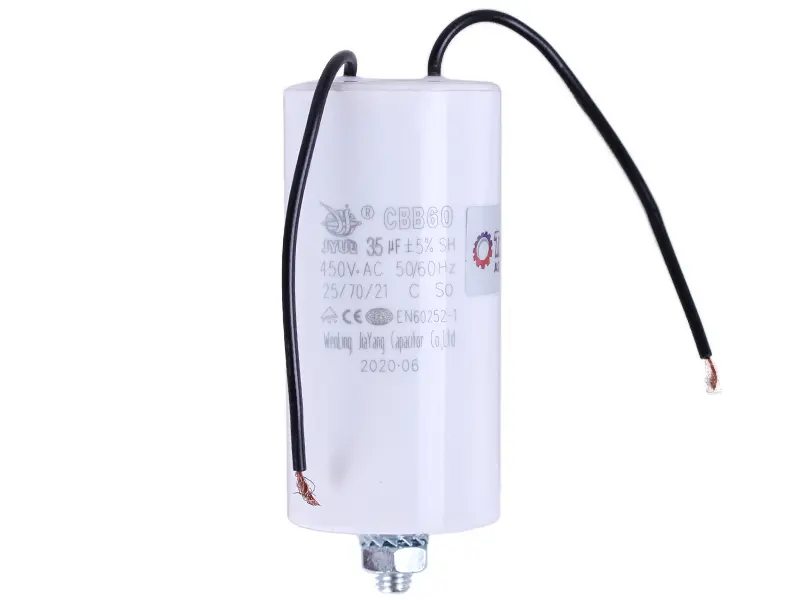

Конденсатор имеет белый цилиндрический корпус, два провода с зачищенными концами и резьбовую шпильку с гайкой снизу. Провода служат для подключения к предусмотренным контактам компрессора, а шпилька — для крепления. При подборе учитывайте место под корпус, положение крепёжного отверстия и возможность проложить выводы без натяжения и контакта с нагревающимися или подвижными частями.

На корпус нанесены обозначения CBB60, 35 μF ±5% SH, 450V·AC и 50/60Hz. Это ёмкость 35 мкФ с допуском ±5%, указанное напряжение переменного тока 450 В и частота 50/60 Гц. Также присутствуют надписи 25/70/21, C, S0, EN60252-1, CE и 2020-06. При сверке со снятым конденсатором ориентируйтесь прежде всего на ёмкость, допустимое напряжение и назначение по схеме двигателя; буквенные обозначения сохраняйте для сопоставления маркировок.

Когда проверяют конденсатор

Поводом для проверки могут быть затруднённый запуск компрессора, гудение двигателя без уверенного разгона, потеря тяги и срабатывание защиты. Такие симптомы встречаются и при других неисправностях, поэтому сами по себе не доказывают отказ конденсатора. Вздутие, трещины корпуса, следы перегрева и повреждённая изоляция выводов также требуют внимания. Даже целый снаружи конденсатор может потерять ёмкость, поэтому его состояние оценивают измерением после безопасного отключения и разряда.

Как подобрать замену

Сверьте номинал 35 мкФ со старой деталью и требованиями двигателя. Увеличивать ёмкость ради более лёгкого запуска нельзя: это меняет токи в обмотках и может привести к перегреву. Меньшая ёмкость также способна ухудшить запуск и работу компрессора. Указанное на корпусе напряжение не означает, что компрессор нужно подключать к сети 450 В: питание самой техники определяют по её табличке и документации.

Проверьте, какой конденсатор заменяется — постоянно подключённый или подключаемый только при пуске. Эти назначения нельзя подменять без проверки схемы. Сравните размеры снятого корпуса, резьбу и длину шпильки, расположение проводов и способ их присоединения. Новая деталь должна помещаться под штатным кожухом, а соединения — оставаться изолированными и защищёнными от вибрации.

Особенности установки

Отключите компрессор от сети и исключите случайный запуск. Конденсатор может сохранять заряд после отключения; разряд и проверку отсутствия напряжения выполняют подходящим способом, без замыкания выводов отвёрткой. До снятия зафиксируйте подключение проводов. Если нет навыка работы с такими компонентами, замену поручают специалисту.

Закрепите корпус за штатную шпильку без чрезмерной затяжки и восстановите соединения по схеме компрессора. Одновременно осмотрите клеммы, изоляцию соседних проводов и крепление: подгоревшие или ослабленные контакты нужно устранить. Не оставляйте открытых скруток и натянутых выводов. После сборки проверьте запуск и работу двигателя; повторное гудение или отключение защиты требует поиска причины, а не установки конденсатора большей ёмкости.
