Коленвал Delta 125/YX125 (154FMI) AMG

Коленвал Delta 125/YX125 (154FMI) AMG предназначен для ремонта кривошипно-шатунного механизма двигателя. Он принимает усилие от поршня через шатун и превращает возвратно-поступательное движение во вращение. От состояния коленвала зависят ровность работы двигателя, уровень вибраций и правильная работа сопряжённых деталей. Его меняют при повреждении посадочных поверхностей, недопустимом биении или износе соединения с шатуном.

Конструкция и причины замены

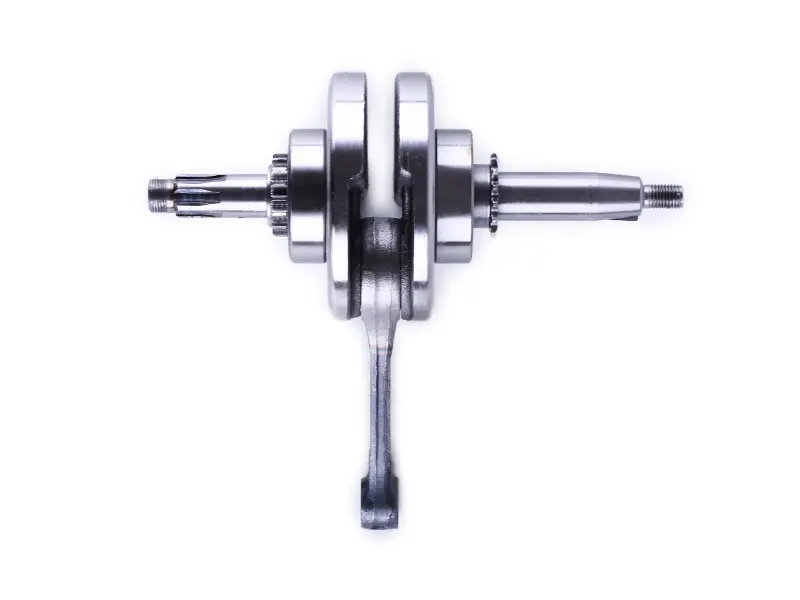

Деталь имеет две щеки, расположенный между ними шатун и выходящие в обе стороны концы вала. На концах предусмотрены резьбовые участки; форма посадочных поверхностей с разных сторон отличается. Эти участки обеспечивают установку и фиксацию сопряжённых деталей, поэтому при подборе имеет значение вся геометрия коленвала, а не только его общая длина.

Поводом проверить коленвал служат стук из нижней части двигателя, усилившаяся вибрация, шероховатое вращение и ощутимый радиальный люфт нижней головки шатуна. Каждый из этих признаков требует диагностики: похожие проявления бывают и при износе опорных подшипников. Боковое перемещение шатуна само по себе не равно неисправности — его оценивают отдельно от радиального зазора и сравнивают с допусками двигателя. Недостаток смазки, загрязнение масла и перегрев ускоряют износ сопряжений.

Что сверить при подборе

Начните с обозначения двигателя, затем сопоставьте снятый коленвал с заменой. Одного совпадения названия техники недостаточно: различия в концах вала или положении посадочных участков могут помешать сборке. Полезно сохранить старую деталь до завершения ремонта, чтобы проверить расположение каждого сопряжения.

• Сверьте общую длину вала, диаметры и расположение посадок под опорные подшипники.
• Сравните длину и форму обоих концов, резьбу, пазы и зубчатые участки, которые соединяются с другими деталями двигателя.
• Проверьте диаметр и ширину щёк, параметры шатуна и посадку поршневого пальца.
• Убедитесь, что геометрия кривошипа соответствует требуемому ходу поршня: одинаковые наружные посадки ещё не подтверждают взаимозаменяемость.

Установка и проверка

Замена требует разборки двигателя и доступа к опорам коленвала. После снятия проверяют подшипники, сальники, посадочные места в картере и сопряжение шатуна с поршневым пальцем. Изношенные подшипники и повреждённые уплотнения заменяют, а прокладки разобранных соединений подбирают по двигателю. Если прежний коленвал пострадал от недостатка смазки или металлических частиц, причину устраняют до сборки.

Коленвал устанавливают подходящими приспособлениями, соблюдая порядок сборки двигателя. Удары по концам вала и шатуну могут повредить резьбу и нарушить соосность. При монтаже подшипников усилие прикладывают к кольцу, которое устанавливается с натягом, не передавая его через тела качения. Крепёж затягивают по требованиям двигателя. После сборки проверяют свободное вращение и отсутствие задевания, а при первом запуске контролируют посторонние звуки и утечки. Ошибка подбора или перекос при установке способны вызвать заедание, ускоренный износ опор и повторную разборку двигателя.
