Гнездо заднего подшипника выходного вала DongFeng 240/244 AMG

Назначение и устройство

Гнездо заднего подшипника выходного вала DongFeng 240/244 AMG служит посадочной опорой для подшипника. Оно удерживает его наружное кольцо в предусмотренном положении и через крепление передаёт нагрузку на корпус механизма. От состояния посадки зависит, сохраняет ли подшипник правильное положение при вращении вала: разбитое или деформированное гнездо мешает восстановить опору даже после замены самого подшипника.

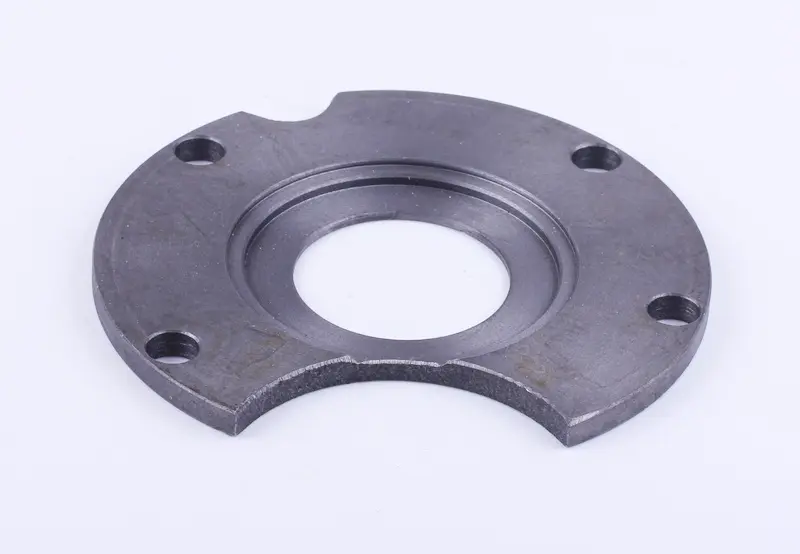

Деталь имеет округлый фланец с четырьмя крепёжными отверстиями, центральное отверстие со ступенчатой расточкой и вырезы по наружному контуру. При подборе существенны и внутренняя посадка, и геометрия фланца. Вырезы и расположение отверстий нужно сопоставить со снятым гнездом: совпадения общего диаметра недостаточно для правильной установки.

Когда требуется замена

Гнездо меняют при трещинах, повреждении посадочной поверхности, деформации фланца или износе мест крепления. Следы проворачивания наружного кольца, задиры и ослабленная посадка — повод проверить, способна ли деталь надёжно удерживать подшипник. Износ может развиваться после работы с повреждённым подшипником, ослабления крепежа или перекоса при сборке.

Шум, вибрация и люфт выходного вала требуют проверки всей его опоры: сами по себе эти признаки ещё не указывают на неисправность гнезда. При разборке осматривают подшипник, посадочное место на валу, ответную поверхность корпуса и крепёж. Если оставить повреждённую сопряжённую поверхность, новая деталь не устранит причину люфта или перекоса.

Что сверить при подборе

• Диаметр и глубину посадки под наружное кольцо подшипника, форму ступеней и упорных поверхностей.
• Толщину фланца, расположение и размеры четырёх крепёжных отверстий.
• Форму наружного контура, положение вырезов и ориентацию гнезда относительно корпуса.
• Обозначение установленного подшипника и соответствие его размеров посадочному месту.

Сравнивать удобнее с очищенной снятой деталью, отдельно проверяя участки без выработки. Изношенное отверстие нельзя принимать за точный образец посадочного размера. Если старое гнездо сильно повреждено, размеры сверяют с подшипником и документацией механизма. Ошибка в глубине расточки или положении упора может изменить положение опоры, а несовпадение отверстий не следует исправлять затягиванием крепежа с усилием.

Особенности установки

До снятия отмечают положение гнезда и сохраняют порядок прилегающих деталей. Посадочные и привалочные поверхности очищают, проверяют на заусенцы и повреждения. Одновременно оценивают состояние предусмотренных конструкцией уплотнений и стопорных деталей; повреждённые меняют при сборке. Подшипник с заеданием, выраженным люфтом или повреждёнными кольцами также требует замены.

При запрессовке подшипника в гнездо усилие прикладывают к наружному кольцу, не передавая его через тела качения. Фланец должен прилегать к корпусу без перекоса; крепёж затягивают равномерно, с моментом по документации техники. После сборки проверяют свободное вращение вала и отсутствие недопустимого люфта. Тугое вращение или неполное прилегание фланца требуют повторной проверки посадки до запуска механизма.
