Выключатель массы Хingtai 24 В AMG

Выключатель массы Хingtai 24 В AMG предназначен для размыкания соединения аккумулятора с массой техники. Его используют, когда нужно отключить питание на время стоянки или работ с проводкой. Исправный выключатель должен уверенно замыкать контакт во включённом положении и размыкать его при отключении. Он не заменяет предохранители и не устраняет причины утечки тока: повреждённую изоляцию или неисправный потребитель проверяют отдельно.

Устройство и причины замены

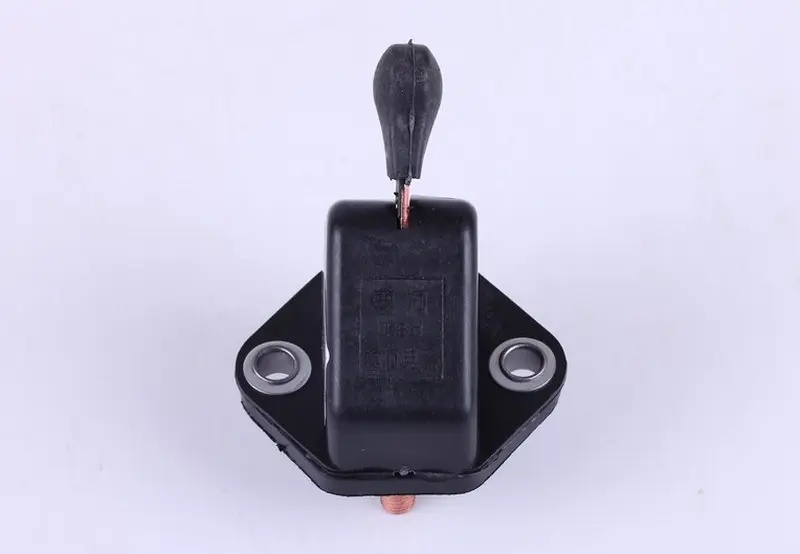

У выключателя чёрный корпус, выступающий орган управления и основание с двумя боковыми крепёжными отверстиями. В отверстиях расположены втулки, снизу выступает резьбовой вывод. При подборе такая компоновка имеет значение: крепление должно совпасть с посадочным местом, а к органу управления нужен свободный доступ. Провод не должен натягиваться, упираться в корпус или перегибаться у наконечника.

Повод проверить старый выключатель — пропадание питания, нестабильное включение, нагрев соединений или заметное потемнение наконечников. Тугой ход управления, отсутствие чёткого переключения и трещины корпуса также требуют внимания. Такие же перебои могут возникать из-за ослабленных гаек, окисления соединений и повреждения провода массы. Поэтому сначала осматривают контактные места: замена выключателя не исправит плохой обжим кабельного наконечника.

Что сверить при подборе

Обозначение 24 В указывает напряжение применения. Одного совпадения напряжения недостаточно: допустимый ток выключателя должен соответствовать нагрузке техники, в том числе при пуске двигателя. Сопоставьте снятую деталь и требования штатной проводки по расположению и числу подключений, размеру резьбы, форме наконечников и схеме включения. Отдельно проверьте расстояние между крепёжными отверстиями, размеры корпуса и пространство для переключения.

Ориентируйтесь на штатный способ установки и подключения. Корпус должен помещаться на прежнем месте без давления соседних деталей, а кабели — подходить к выводам без натяжения. Если наконечник не садится на вывод или крепёж не совпадает, не растачивайте соединение и не стягивайте детали силой. Неподходящий контакт способен нагреваться под нагрузкой, а перекошенное крепление создаёт лишнее усилие на корпус.

Установка и проверка

Меняйте выключатель при заглушённом двигателе и отключённом аккумуляторе, соблюдая порядок отсоединения клемм для своей техники. Перед снятием зафиксируйте расположение проводов. Осмотрите кабель массы, наконечники, изоляцию и крепёж рядом с выключателем; повреждённые наконечники и ненадёжные соединения приведите в порядок одновременно с заменой. Контактные поверхности должны быть чистыми, а провода — закреплёнными так, чтобы вибрация не расшатывала выводы.

Сначала закрепите корпус, затем подключите провода по штатной схеме. При затяжке не допускайте проворачивания вывода и не передавайте усилие на корпус; ориентируйтесь на требования к используемому крепежу. После подключения аккумулятора проверьте включение и отключение питания, затем отсутствие нагрева соединений при работе. Не отключайте массу на работающем двигателе: это может нарушить работу системы зарядки и повредить электрооборудование.
