Выключатель фар на 2 положения DongFeng AMG

Выключатель фар на 2 положения DongFeng AMG предназначен для управления освещением техники. Его меняют, когда штатная рукоятка перестаёт уверенно переключаться, контакт пропадает или корпус повреждён. Два положения позволяют выбирать предусмотренные схемой подключения состояния света. При подборе нужно учитывать не только форму выключателя, но и то, какие контакты он соединяет при перемещении рукоятки.

Конструкция и подключение

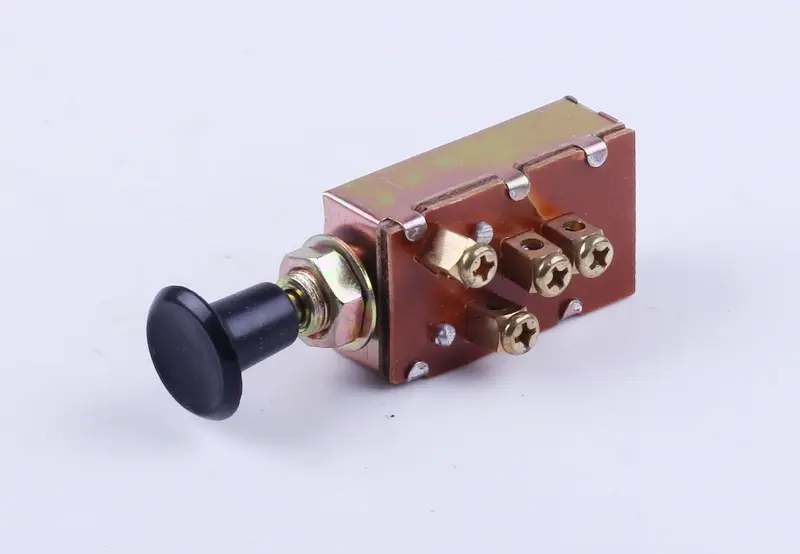

У выключателя прямоугольный корпус, чёрная рукоятка на выступающем штоке и резьбовое крепление с гайкой. Со стороны подключения расположены четыре винтовые клеммы. Такое соединение позволяет закрепить провода затяжкой винтов, а крепление возле рукоятки служит для фиксации выключателя в панели. Доступ к клеммам нужен и при установке, и при последующей проверке соединений.

Количество клемм само по себе не определяет порядок подключения. Даже при одинаковом внешнем устройстве выключатели могут по-разному соединять выводы. Ошибка здесь приводит к неправильной работе фар: свет может оставаться включённым, не включаться в нужном положении или работать нестабильно. Переставлять провода наугад нельзя — ориентируются на схему техники и проверку контактов.

Что сверить со снятой деталью

Сравните число положений рукоятки, расположение выводов и способ закрепления проводов. Проверьте диаметр монтажного отверстия, резьбовую часть крепления, толщину панели и свободное место за ней. Корпус и подключённые провода должны помещаться без упора в соседние детали. Рукоятке нужен свободный ход: край панели или расположенные рядом органы управления не должны мешать переключению.

Отдельно сопоставьте схему замыкания выводов в каждом положении. Удобно заранее подписать провода на старом выключателе и сохранить их расположение, но переносить подключение можно только после проверки соответствия контактов. Допустимую нагрузку и параметры питания сверяют с требованиями штатной системы освещения. Совпадения крепления недостаточно, если выключатель не подходит по этим параметрам.

Когда требуется замена

Повод проверить выключатель — мерцание фар при касании рукоятки, пропадание света в одном положении, заедание или заметный люфт. Потемнение возле клемм, запах перегретой изоляции и ослабшие винты требуют осмотра соединений. Такие симптомы бывают связаны не только с самим выключателем: окисленные наконечники и повреждённые провода также нарушают работу освещения. Замена детали без устранения плохого соединения может не решить проблему.

Установка и проверка

Перед снятием отключают питание техники, маркируют провода и освобождают крепление. Новый выключатель фиксируют в панели без перекоса, затем подключают провода по проверенной схеме. Наконечники должны плотно держаться под винтами, не проворачиваться и не касаться соседних клемм. Повреждённые наконечники и изоляцию восстанавливают, проводку укладывают без натяжения и трения о края панели.

После подключения проверяют работу фар в обоих положениях и устойчивость крепления при переключении. Если свет мигает, соединение греется или рукоятка движется с заеданием, питание отключают и проверяют монтаж. Правильно подобранный выключатель должен воспроизводить штатный порядок управления освещением и надёжно удерживаться в посадочном месте.
