Втягивающее реле стартера с крючком TY290/295 AMG

Втягивающее реле стартера с крючком TY290/295 AMG служит для включения стартера при запуске двигателя. Оно перемещает привод через рычаг и замыкает силовые контакты, подавая питание на стартер. Когда запуск завершён и управляющее питание снято, механизм должен вернуться в исходное положение. Исправное реле нужно для согласованной работы привода и электродвигателя стартера.

Конструкция и соединения

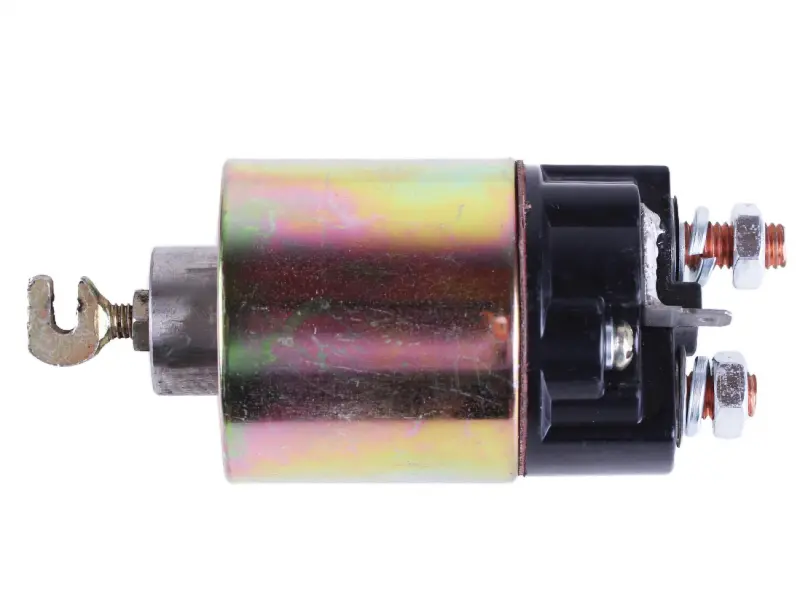

У реле цилиндрический корпус, выступающий шток с открытым крючком и торцевая крышка с контактами. Крючок соединяется с рычагом привода стартера: при подборе имеет значение не только его наличие, но и форма зацепления. Со стороны подключения расположены два крупных резьбовых вывода с гайками и отдельный малый контакт. Их положение определяет, как подойдут силовые провода и управляющее подключение.

Реле заменяют при неисправности обмотки, подгорании силовых контактов, заедании подвижного механизма или повреждении крышки и выводов. Поводом для проверки бывает отчётливый щелчок без вращения стартера, включение через раз либо отсутствие срабатывания. Такие симптомы также возникают при разряженной батарее, плохом соединении проводов или неисправности самого стартера, поэтому один щелчок ещё не указывает на необходимость замены реле.

Что сверить при подборе

Сравните снятое реле с заменой по креплению к стартеру, форме посадочной части и расположению отверстий. Отдельно проверьте вылет штока, форму крючка и его сопряжение с рычагом. Несовпадение этих деталей может помешать установке или изменить перемещение привода: крепёж не должен притягивать корпус с перекосом и компенсировать неподходящую посадку.

• Сверьте номинальное напряжение по маркировке снятого реле или документации стартера.
• Проверьте расположение и размеры силовых выводов, а также тип малого управляющего контакта.
• Убедитесь, что наконечники проводов подходят к выводам и после установки не касаются корпуса.
• Сопоставьте обозначение самого стартера: одинакового обозначения двигателя недостаточно, если на нём установлен другой стартер.

Замена и проверка

Работу начинают с отключения аккумулятора. До отсоединения проводов отмечают их расположение, затем освобождают выводы и крепление реле. При снятии аккуратно выводят крючок из зацепления с рычагом. Заодно осматривают рычаг, возвратный механизм, наконечники проводов и изолирующие детали. Следы перегрева, ослабленные соединения и повреждённая изоляция требуют устранения вместе с основной неисправностью.

При установке сначала обеспечивают правильное зацепление крючка, затем ровно сажают корпус и закрепляют реле. Гайки выводов затягивают без проворачивания шпилек и чрезмерного усилия, способного повредить крышку. После сборки проверяют уверенное включение стартера и его отключение после отпускания управления запуском. Заедание, повторные щелчки или продолжение работы стартера требуют остановить проверку: неверная посадка и подключение могут повредить контакты, проводку и привод.
