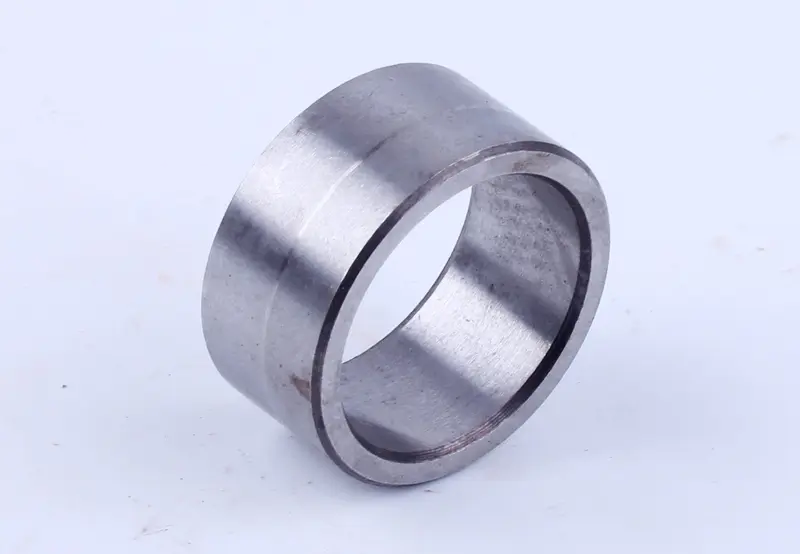

Втулка шестерни 3-й передачи Foton 354/404, L-30 mm, Ø50 mm, Z-26 AMG

Втулка шестерни 3-й передачи Foton 354/404 предназначена для ремонта посадки шестерни в коробке передач. Она участвует в сопряжении деталей и помогает сохранять их правильное взаимное положение. Износ такой втулки может нарушить посадку даже при целых зубьях шестерни, поэтому при разборке проверяют не только зубчатый венец, но и поверхности внутри него.

Конструкция и обозначения

Деталь имеет форму короткой цилиндрической втулки со сквозным отверстием. По краям отверстия есть фаски; при подборе учитывают их форму и ширину, поскольку они влияют на прилегание к соседним деталям. В обозначении указаны длина L-30 mm и диаметр Ø50 mm. Эти параметры служат отправной точкой для сравнения, но посадку проверяют по наружной и внутренней поверхностям отдельно.

В наименовании также сохранены обозначения Z-26 и AMG. Основной ориентир при подборе — размеры снятой втулки, устройство её посадки и каталог конкретной коробки передач. Совпадения одного диаметра недостаточно: слишком длинная деталь может мешать сборке, а неправильный внутренний размер — нарушить сопряжение с валом или другой ответной поверхностью.

Когда проверять втулку

Поводом для проверки становятся заметный люфт шестерни, задиры на сопрягаемых поверхностях, следы перегрева и неравномерная выработка. Шум при работе третьей передачи тоже требует осмотра, однако сам по себе не указывает на неисправность именно втулки. Одновременно оценивают шестерню и её опорные поверхности: новая втулка не устранит износ детали, с которой она соединяется.

После очистки снятую втулку осматривают по всей окружности. Ищут трещины, повреждения торцов, глубокие риски и участки с выраженной выработкой. Замеры в нескольких направлениях и по длине помогают обнаружить овальность или неравномерный износ, которые легко пропустить при одном измерении. Причиной повреждений могут быть недостаток смазки, загрязнение масла и работа с нарушенной посадкой.

Что сверить при подборе

• Общую длину, наружный и внутренний диаметры, измеренные на очищенной детали.
• Форму торцов, фасок и переходов, а также наличие канавок или отверстий у снятой втулки.
• Место втулки в сборке и её прилегание к шестерне, валу и соседним деталям.
• Исполнение коробки передач и соответствие детали каталогу этой коробки.

Установка и контроль

При разборке сохраняют последовательность расположения соседних деталей. Посадочные поверхности очищают от остатков масла и загрязнений, осматривают на задиры и повреждения. Способ установки определяют по конструкции соединения: втулку нельзя забивать ударами по кромке или пытаться компенсировать неверный размер усилием при сборке. Если предусмотрена запрессовка, используют подходящую оправку и контролируют отсутствие перекоса.

Вместе со втулкой проверяют прилегающие шайбы, фиксаторы и опоры, если они предусмотрены конструкцией. Повреждённые сопряжённые детали заменяют по результатам осмотра. После сборки контролируют посадку, предусмотренные зазоры и отсутствие закусывания при проверке механизма. Слишком свободное соединение ускоряет износ, а чрезмерно плотное может вызвать нагрев и повреждение сопрягаемых поверхностей.
