Вилка переключения 1-й и 2-й передач Jinma 200/204/240/244 AMG

Вилка переключения 1-й и 2-й передач Jinma 200/204/240/244 AMG предназначена для механизма переключения коробки передач. Она передаёт перемещение штока подвижной детали включения передачи, направляя её вдоль вала. От состояния вилки зависит, доходит ли механизм до нужного положения без перекоса и заедания. При ремонте её подбирают по назначению передачи, посадке и форме снятой детали.

Конструкция и работа

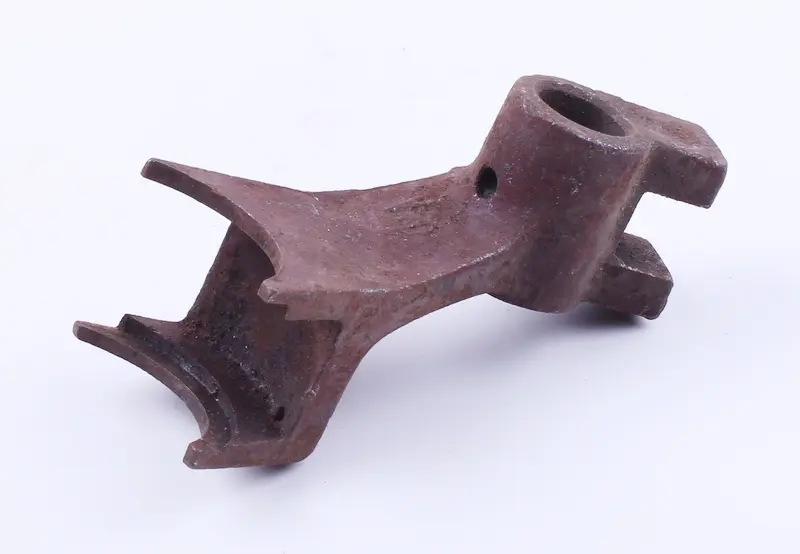

У вилки разветвлённая рабочая часть с дугообразными контактными участками и корпус с круглым посадочным отверстием. Также предусмотрены небольшие отверстия и выступы. Такая геометрия определяет положение вилки относительно штока и детали, которую она перемещает. Рабочие поверхности должны соответствовать пазу сопряжённой детали: чрезмерный зазор увеличивает свободный ход, а слишком плотная посадка затрудняет перемещение.

Когда требуется замена

Повод осмотреть вилку — затруднённое включение первой или второй передачи, неполное зацепление, заедание при движении рычага либо самопроизвольное выключение передачи. Эти признаки могут быть связаны и с другими деталями коробки, поэтому решение о замене принимают после осмотра. На самой вилке проверяют выработку контактных участков, трещины, сколы, изгиб и состояние посадочного отверстия. Неравномерные следы контакта помогают заметить перекос или нарушение взаимного положения деталей.

Износ может ускоряться при тугом ходе механизма, попытках включить передачу с большим усилием и работе с повреждённой сопряжённой деталью. Если заменить только вилку, оставив причину заедания, нагрузка на новую деталь сохранится. Вместе с ней стоит осмотреть шток, его фиксацию и паз детали включения передачи. Повреждённые крепления и изношенные сопряжённые детали заменяют по результатам проверки.

Что сверить при подборе

Сравните диаметр и глубину посадочного отверстия, расположение отверстий фиксации, расстояние от посадки до рабочих участков, ширину захвата и толщину контактных поверхностей. Проверьте направление изгибов, форму выступов и положение вилки в сборе. Одного совпадения общего контура недостаточно: смещение рабочих участков меняет ход включения, а неподходящая посадка мешает правильно закрепить деталь на штоке. Полезно сохранить снятую вилку до окончания сборки для непосредственного сравнения.

Особенности установки

Перед разборкой остановите двигатель, исключите случайный запуск и зафиксируйте технику от перемещения. Доступ к вилке и последовательность снятия креплений выбирают по устройству конкретной коробки. Отметьте ориентацию старой детали и положение крепежа, очистите посадку и проверьте шток на повреждения. Новую вилку устанавливают без принудительного изгиба и подгонки ударами; способ фиксации должен соответствовать конструкции механизма.

После закрепления проверьте свободное перемещение, достижение положений включения и возврат в нейтраль при остановленном приводе. Вилка не должна упираться в соседние детали или удерживать механизм с перекосом. Если ход ограничен, найдите причину до запуска. Неправильная геометрия или ошибка установки способны вызвать неполное включение передачи, ускоренную выработку контактных поверхностей и повреждение сопряжённых деталей коробки.
