Валик включения ВОМ Foton 250/254 AMG

Валик включения ВОМ Foton 250/254 AMG — деталь механизма управления валом отбора мощности. Он передаёт движение от привода управления к механизму включения, позволяя переводить его в нужное положение. Исправный валик нужен для точного перемещения связанных с ним деталей: избыточный люфт или заедание мешают управлению. Его меняют при износе посадочных участков, повреждении соединения с приводом или деформации.

Конструкция и работа

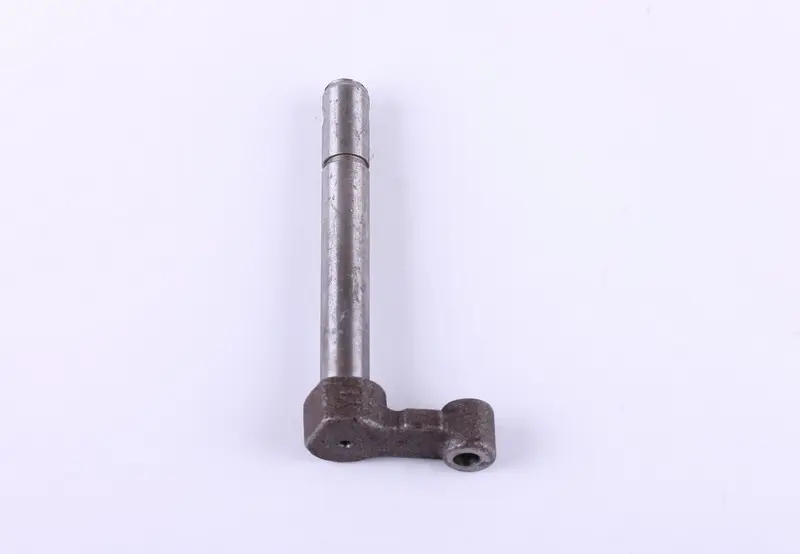

Деталь имеет длинную цилиндрическую часть и короткое плечо у основания. На конце плеча расположено отверстие, а ближе к противоположному концу стержня — кольцевая проточка. При подборе значение имеют не только очертания валика, но и взаимное положение этих участков. Разница в длине, расположении плеча или отверстия может изменить ход механизма, даже если деталь удаётся вставить в посадочное место.

Когда нужна замена

Повод проверить валик — увеличившийся свободный ход управления, затруднённое перемещение или неполное включение отбора мощности. При разборке обращают внимание на выработку цилиндрической поверхности, задиры, искривление стержня, трещины у плеча и разбитое отверстие соединения. Такие симптомы могут возникать и из-за износа соседних деталей, поэтому сначала проверяют, где именно появляется люфт или сопротивление. Замена одного валика не устранит зазор в изношенной опоре.

Что сверить при подборе

Сравните снятую деталь с заменой по общей длине, диаметрам посадочных участков и форме основания. Отдельно проверьте расстояние от торца до проточки, положение плеча относительно стержня, диаметр и направление отверстия. Сверять нужно также места фиксации и сопряжения с приводом управления. Замеры лучше снимать с очищенных поверхностей: грязь и следы выработки мешают оценить посадку. Если старый валик сильно изношен, учитывайте состояние ответного отверстия, а не только его собственный диаметр.

Установка и проверка

Замену выполняют при остановленном двигателе, исключив случайный запуск и движение подключённого оборудования. До снятия отмечают положение плеча и соединённых с ним деталей, чтобы сохранить правильную ориентацию при сборке. После разъединения привода и освобождения креплений валик извлекают без перекоса. Посадочные поверхности очищают, опоры и ответное соединение осматривают. Если в месте прохода валика предусмотрено уплотнение, проверяют его состояние; повреждённые фиксаторы и изношенные соединительные детали заменяют.

Новый валик устанавливают в прежней ориентации, соблюдая порядок сборки механизма конкретной машины. Он должен занимать своё место без силовой подгонки: заедание нельзя устранять ударами по плечу. После закрепления проверяют ход управления и достижение предусмотренных положений. Ошибка в геометрии или установке может привести к неполному включению, заклиниванию и ускоренной выработке сопряжённых деталей. Проверку работы после сборки проводят по инструкции техники, убедившись, что все соединения зафиксированы.
