Опора вала коромысел DL190 12 Xingtai 120 AMG

Опора вала коромысел удерживает ось коромысел в клапанном механизме двигателя. От правильного положения опоры зависит, как коромысла передают движение к клапанам и сохраняется ли заданная геометрия механизма. Обозначения для подбора — DL190 12 Xingtai 120 AMG. При замене сверяют не только название, но и крепление, расположение отверстий и посадки снятой детали.

Конструкция и назначение

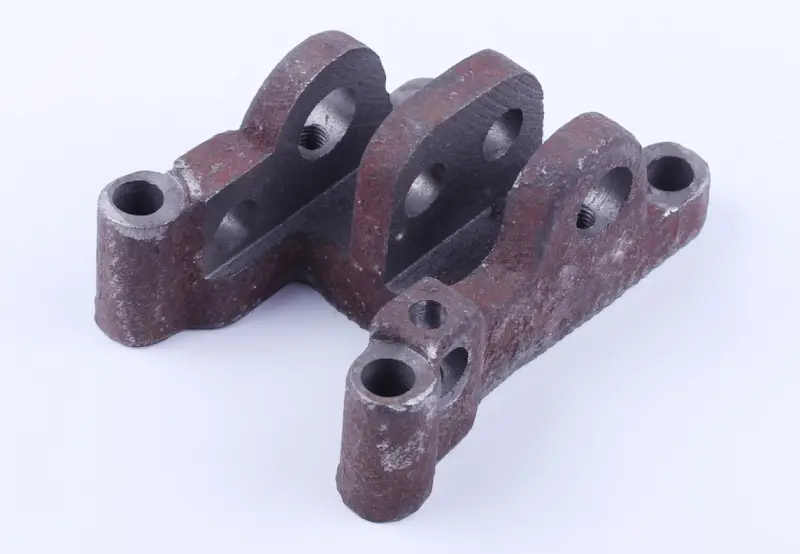

Деталь имеет основание с крепёжными отверстиями и выступающие стойки с отверстиями под ось. В отдельных отверстиях предусмотрена резьба. Такая форма позволяет закрепить опору и удерживать связанные с ней детали в определённом положении. Для сборки имеют значение высота стоек, расстояние между ними, расположение отверстий и состояние поверхностей, которыми опора прилегает к месту установки.

Корпус опоры и вал проверяют отдельно: исправная ось не устраняет повреждение её посадки. Если отверстие в стойке разбито или основание деформировано, затяжка крепежа не возвращает первоначальную геометрию. Перекос может мешать свободному движению коромысел и приводить к неравномерному износу сопряжённых поверхностей.

Когда требуется замена

Поводом для осмотра служат трещины возле стоек и креплений, повреждённая резьба, выработка в посадочных отверстиях и следы смещения основания. Стук в зоне коромысел или повторное изменение клапанных зазоров также требуют проверки опоры. Эти симптомы могут возникать и при износе соседних деталей, поэтому причину уточняют после разборки и осмотра соединений.

Опору меняют при повреждениях, которые не позволяют надёжно закрепить ось и сохранить её положение. Типичные причины — работа с ослабленным крепежом, перекос при сборке и чрезмерная затяжка. Одновременно проверяют вал, посадки коромысел, крепёж и детали фиксации: выработанная сопряжённая поверхность способна сохранить люфт даже после замены опоры.

Что сверить при подборе

• Форму основания, число и расположение крепёжных отверстий, расстояния между их центрами.
• Количество и высоту стоек, промежутки между ними, диаметр и взаимное положение отверстий под ось.
• Расположение резьбовых отверстий, размер резьбы и способ фиксации вала.
• Прилегающие поверхности и свободное пространство для движения коромысел в собранном механизме.

Сравнение выполняют по снятой опоре и измерениям её исправных участков. Разбитое отверстие нельзя принимать за номинальный размер. Совпадение крепления само по себе недостаточно: другая высота оси или смещение стоек меняет положение коромысел относительно клапанов.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск. До разборки отмечают ориентацию опоры и порядок расположения деталей на оси. Крепление освобождают по порядку, предусмотренному для двигателя, учитывая нагрузку клапанных пружин. Посадочное место очищают, резьбу и прилегающие поверхности проверяют на повреждения.

Опора должна занимать своё место без перекоса и принудительного стягивания несовпадающих отверстий болтами. Сопряжённые поверхности смазывают при сборке, крепёж затягивают в установленной для двигателя последовательности и с требуемым моментом. Затем проверяют свободу движения коромысел, фиксацию оси и регулируют клапанные зазоры. Неправильная посадка способна вызвать заедание, ускоренный износ и нарушение работы клапанов.
