Вал декомпрессора DL190 12 Xingtai 120 AMG

Вал декомпрессора DL190 12 Xingtai 120 AMG — деталь механизма, который снижает компрессию при запуске двигателя. Декомпрессор воздействует на клапанный механизм и позволяет легче проворачивать двигатель, а вал передаёт движение внутри этого механизма. После выключения декомпрессии клапан должен возвращаться к обычной работе и полностью закрываться. Поэтому при замене имеют значение не только посадка вала, но и правильное положение его рабочих участков.

Конструкция и причины замены

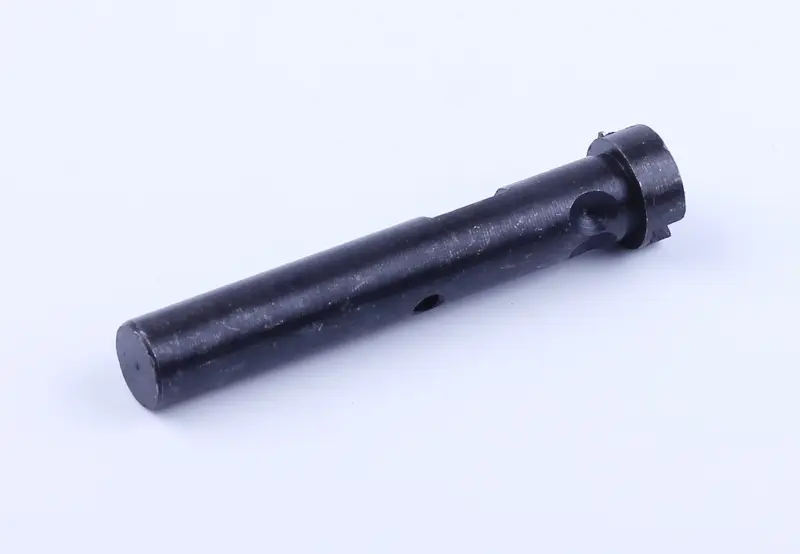

Вал имеет вытянутый цилиндрический корпус, ступенчатые участки, увеличенный торцевой буртик и отверстия. При подборе нужно учитывать взаимное расположение этих деталей: одинаковая общая форма ещё не означает, что вал подойдёт по посадке и взаимодействию с приводом. Особенно внимательно сравнивают участок у буртика, переходы между диаметрами и положение отверстий относительно торцов.

Поводом проверить вал становятся заедание при включении декомпрессора, заметный люфт, неполный ход привода или отсутствие привычного облегчения при проворачивании двигателя. На снятой детали ищут задиры, выработку в местах опоры, повреждения отверстий и деформацию. Такие симптомы могут быть связаны и с креплением привода либо износом сопряжённых деталей, поэтому менять вал только из-за тугого хода рычага без осмотра механизма не стоит.

Что сверить при подборе

Сравните новый вал со снятым: общую длину, диаметры посадочных участков, длину каждой ступени, размеры буртика, число и расположение отверстий. Проверьте форму участков, через которые передаётся движение, и способ фиксации в корпусе. Размеры удобнее снимать штангенциркулем, а взаимное положение отверстий оценивать при одинаковой ориентации обеих деталей. У изношенного вала измеряют и сохранившиеся поверхности, чтобы не принять выработку за нужный посадочный размер.

Отдельно осмотрите опоры вала, сопряжённые поверхности, рычаг или тягу привода и крепёж. Если опорное отверстие уже разбито, установка нового вала сама по себе не устранит люфт. Повреждённые фиксаторы и уплотнения, если они предусмотрены конструкцией, также требуют внимания. Ошибка в длине, диаметре или положении отверстий может помешать сборке, ограничить ход декомпрессора либо оставить клапан приоткрытым после отключения механизма.

Установка и проверка

Работу выполняют на остановленном остывшем двигателе, исключив случайный запуск. До разборки отмечают положение привода и порядок установки фиксаторов. После снятия вала очищают посадочные места и проверяют, нет ли заусенцев, которые мешают свободной установке. Деталь устанавливают в прежней ориентации по руководству двигателя; забивать вал или стягивать детали крепежом при несовпадении посадок нельзя.

После сборки проверяют надёжность фиксации, свободный ход и возврат декомпрессора в выключенное положение. Регулировку выполняют по требованиям конкретного двигателя. При контрольном проворачивании механизм должен включаться без заеданий, а после отключения переставать воздействовать на клапан. Если ход ограничен или привод не возвращается, сначала устраняют причину и только затем переходят к запуску.
