Вал декомпрессии L-335 mm КМ385ВТ AMG

Вал декомпрессии L-335 mm КМ385ВТ AMG — деталь механизма, который снижает сопротивление сжатию при проворачивании двигателя. Вал передаёт движение от привода декомпрессора к связанным с ним деталям клапанного механизма. При включении декомпрессии клапан удерживается приоткрытым, а после её отключения должен возвращаться к обычной работе. От исправности вала зависит, насколько свободно и последовательно срабатывает этот механизм.

Конструкция и назначение

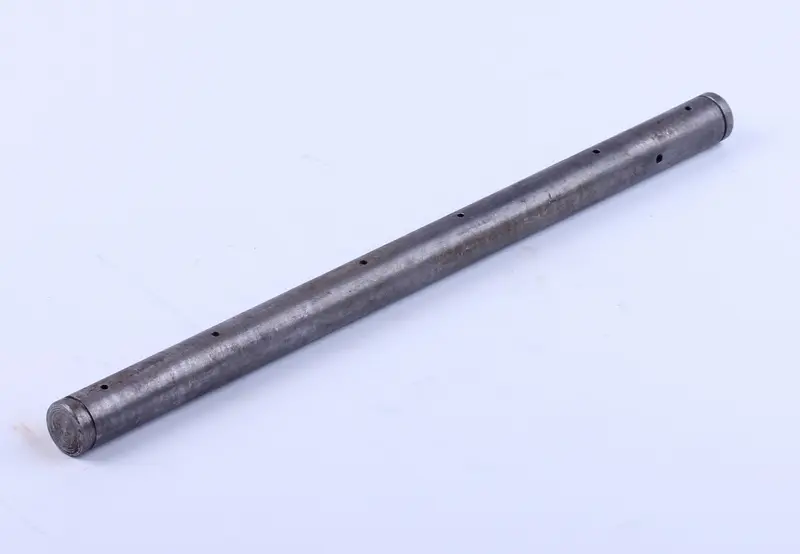

Деталь имеет форму длинного цилиндрического вала с отверстиями вдоль корпуса и кольцевыми проточками у концов. Длина обозначена как L-335 mm — 335 мм. При подборе имеют значение не только общая длина, но и расположение отверстий, форма концов и участков, которыми вал устанавливается в опоры и соединяется с приводом. Совпадение одного размера ещё не означает, что деталь правильно встанет в механизм.

Вал заменяют при изгибе, повреждении отверстий и проточек, выраженной выработке в местах опоры или задирах, мешающих повороту. Повод осмотреть его — заедание декомпрессора, заметный люфт, неполное включение либо затруднённый возврат. Эти признаки могут быть связаны и с приводом или сопряжёнными деталями, поэтому причину проверяют до замены: новый вал сам по себе не устранит износ его опор.

Что сверить при подборе

Сравните снятый вал с заменой по длине, диаметрам посадочных участков и форме обоих торцов. Отдельно проверьте число отверстий, расстояния между ними и их положение относительно концов и друг друга. Также сопоставьте ширину и расположение кольцевых проточек, места присоединения привода и способ фиксации от осевого смещения. Удобно заранее отметить, какой конец старой детали был обращён к приводу, чтобы не перепутать ориентацию при сравнении.

Особое внимание уделите поверхностям, которые работают в опорах. Выработка может изменить размер старого вала, поэтому замер только по стёртому участку способен привести к ошибке подбора. Проверьте и сами опоры: овальность, задиры и свободное перемещение вала поперёк оси требуют отдельной оценки. Если отверстия или проточки не совпадают, не стоит подгонять их сверлением и шлифовкой — это меняет взаимное положение деталей декомпрессора.

Установка и проверка

Работу выполняют на остановленном двигателе, исключив случайный запуск. До разборки фиксируют положение привода, креплений и деталей, установленных на валу. Затем освобождают соединения и снимают фиксаторы в порядке, предусмотренном устройством двигателя. Вал извлекают без перекоса; если он застревает, сначала находят причину, а не выбивают его через сопряжённые детали.

При сборке очищают посадочные места, осматривают привод, крепёж и фиксаторы. Повреждённые сопряжённые детали заменяют, трущиеся поверхности смазывают по требованиям обслуживания двигателя. Новый вал устанавливают с сохранением ориентации отверстий и проточек, проверяют его фиксацию и свободу поворота. После сборки контролируют полный ход декомпрессора, возврат в выключенное положение и регулировку механизма по документации двигателя.

Неправильная посадка или ориентация вала может вызвать заедание, неполное снятие компрессии либо помешать клапану закрываться после отключения декомпрессора. Поэтому до запуска проверяют работу механизма вручную: движение должно проходить без закусывания, а привод — уверенно возвращаться в исходное положение.
