Вал ВОМ Foton 354/404, длина 825 мм, Z-15/15 AMG

Вал ВОМ Foton 354/404 AMG длиной 825 мм — деталь механизма отбора мощности, через которую вращение передаётся к приводу подключённого оборудования. ВОМ означает вал отбора мощности. Деталь нужна при ремонте этого механизма, если снятый вал повреждён, деформирован или имеет изношенные соединения. Обозначение Z-15/15 указывает на 15 шлицев с каждой стороны.

Конструкция и работа

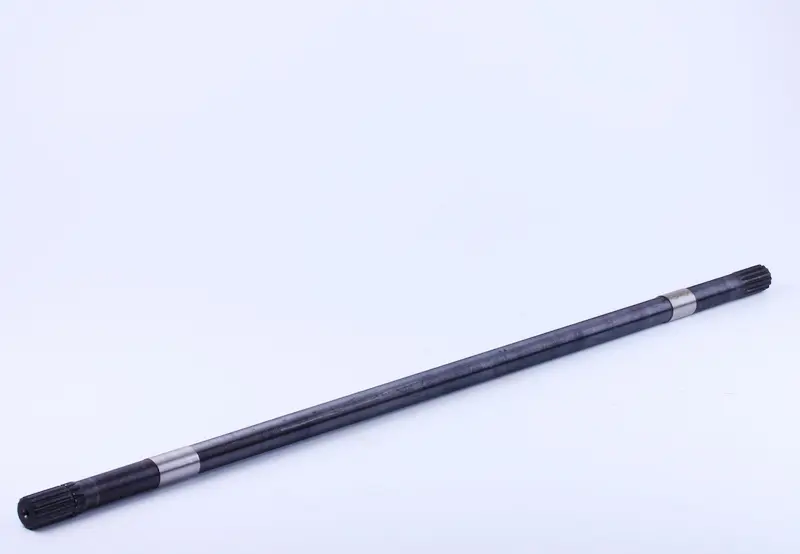

Вал имеет длинную прямую форму, шлицевые концы и гладкие цилиндрические участки возле них. Шлицы входят в ответные соединения и передают крутящий момент. Для нормальной работы важны состояние их боковых поверхностей, правильная посадка и прямолинейность самого вала. При выработке соединение получает лишний люфт: нагрузка передаётся с ударами, а сопряжённые детали изнашиваются быстрее.

Поводом для проверки служат стук при включении привода, увеличенный свободный ход соединений и вибрация при работе. После разборки обращают внимание на смятые края шлицев, заметную выработку, задиры на посадочных поверхностях и трещины. Такие признаки могут возникать из-за перегрузок, резкого приложения нагрузки или работы с изношенными ответными деталями. Один только шум ещё не указывает на неисправность вала: состояние опор и сопряжений проверяют вместе с ним.

Что сверить при подборе

Сопоставьте снятый вал с заменой по общей длине 825 мм и шлицам на обоих концах. Одинакового количества шлицев недостаточно: должны совпадать их профиль, наружный диаметр, длина зацепления и расположение относительно торцов. Отдельно сравните диаметры гладких участков, переходы между ними и расстояния до посадочных мест. Эти параметры определяют, сможет ли вал правильно занять своё место и соединиться с ответными деталями.

Сравнивать лучше с очищенной деталью, учитывая износ: повреждённая поверхность уже может отличаться от первоначального размера. Проверьте также форму торцов и предусмотренный в механизме способ осевой фиксации. Если вал заметно погнут или его концы разрушены, для сверки используйте документацию именно вашей модификации техники. Ошибка по длине или посадкам может привести к неполному зацеплению, осевому смещению и дополнительной нагрузке на опоры.

Замена и проверка

Работу проводят при остановленном двигателе, отключённом приводе и исключённом случайном запуске. Доступ к валу и последовательность разборки определяются устройством механизма. При снятии сохраняют порядок расположения фиксаторов, шайб и других установленных рядом деталей. Перед сборкой очищают сопряжения и осматривают ответные шлицы, подшипники, втулки и уплотнения, если они предусмотрены в месте установки. Изношенные сопряжения способны быстро повредить новый вал.

При установке совмещают шлицы и вводят вал без перекоса. Если он не проходит на место, проверяют соосность и соответствие размеров; удары по торцам могут повредить шлицы и опоры. После сборки проверяют фиксацию, отсутствие заеданий и правильность положения деталей. Смазку и регулировки выполняют по инструкции к технике. Первое включение проводят без рабочей нагрузки, контролируя посторонние звуки и вибрацию; при их появлении привод останавливают и проверяют сборку.
