Блок переключателей поворотов и звукового сигнала DongFeng 240/244 AMG

Блок переключателей поворотов и звукового сигнала DongFeng 240/244 AMG служит для управления указателями поворота и подачи звукового сигнала. Его меняют при повреждении клавиш, корпуса или внутренних контактов, когда пользоваться штатными органами управления становится неудобно либо они перестают надёжно срабатывать. При подборе важны не только обозначение модели, но и соответствие снятому блоку по посадке и подключению.

Устройство и органы управления

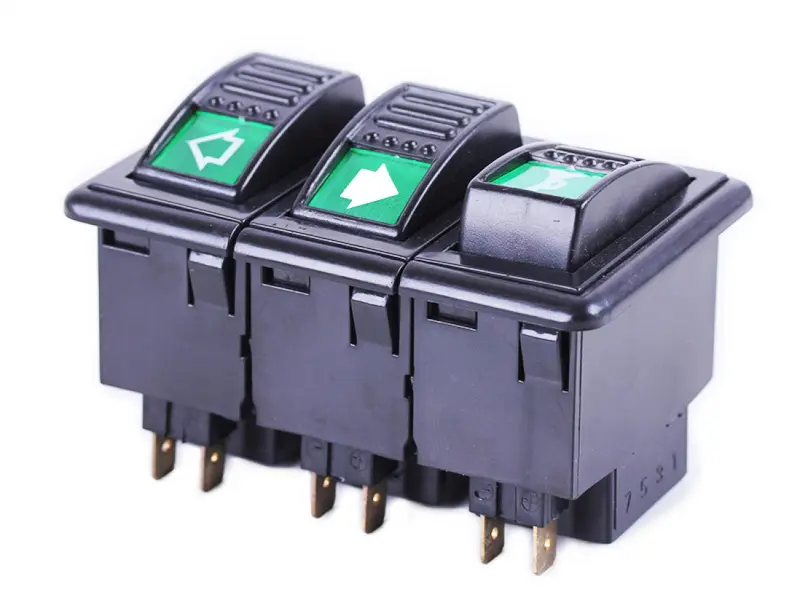

Блок объединяет три соседние клавиши в чёрных корпусах с зелёными вставками. На двух клавишах нанесены белые стрелки влево и вправо: они помогают различать направления поворота. Верхние части клавиш имеют рельефные полосы. По краям корпусов предусмотрены выступающие рамки, на боковых стенках — крепёжные защёлки, а снизу выведены плоские контакты для подключения проводки.

При замене нужно учитывать глубину корпуса под панелью и свободное место для наконечников проводов. Рамка должна прилегать к панели, а защёлки — удерживать переключатели без перекоса и раскачивания. Если посадка отличается, блок может не закрепиться или оказаться зажатым в проёме, из-за чего клавишами будет трудно пользоваться.

Когда требуется замена

Повод проверить переключатели — срабатывание только после нескольких нажатий, прерывистая работа при движении клавиши, заметный люфт, заедание или трещины возле креплений. Потемнение контактов и следы нагрева на наконечниках также требуют внимания. Такие симптомы могут возникать из-за износа контактной группы, загрязнения, попадания влаги либо ослабленного соединения с проводкой.

Отказ поворотников или звукового сигнала сам по себе ещё не указывает на неисправность блока. Сначала проверяют относящиеся к ним предохранители, соединения и провода. Если разъём окислился или наконечник плохо держится на выводе, установка нового переключателя без устранения этой причины не решит проблему.

Что сверить со снятой деталью

• Форму рамок, размеры посадочного проёма, глубину корпусов и расположение защёлок.
• Число, ширину и расположение контактных выводов, а также соответствие наконечников проводки.
• Назначение каждой клавиши, её ход, фиксацию положений и возврат после нажатия.
• Обозначения возле выводов и схему подключения старого блока.

Одинаковая лицевая часть не означает одинаковую распиновку. Несовпадение выводов может привести к неправильной работе указателей и сигнала, поэтому провода подключают по их назначению, а не по удобству расположения. Цвет изоляции полезно зафиксировать при разборке, но он не заменяет проверку схемы.

Установка и проверка

Перед снятием отключают питание техники и отмечают расположение проводов. Наконечники отсоединяют за их корпус, не тянут за провод; затем освобождают защёлки и извлекают старый блок. Попутно осматривают кромки проёма, изоляцию и соединители. Повреждённые или ослабленные наконечники заменяют, чтобы они плотно держались на контактах.

Новый блок устанавливают без ударов и принудительного подгибания выводов. Проводку укладывают так, чтобы она не натягивалась и не мешала движению клавиш. После подключения питания поочерёдно проверяют оба направления поворота и звуковой сигнал, затем убеждаются, что команды прекращаются при выключении соответствующего органа управления.
