Блок переключателей света и аварийной сигнализации DongFeng 240/244

Блок переключателей света и аварийной сигнализации DongFeng 240/244

Панель из трёх клавишных переключателей отвечает за включение наружного освещения и аварийной сигнализации на минитракторах DongFeng 240 и 244. Собранные в общую рамку клавиши ставятся в приборную панель одним модулем, поэтому при ремонте электрики трактора не приходится подбирать каждый выключатель отдельно и подгонять его под посадочное окно.

Конструкция и органы управления

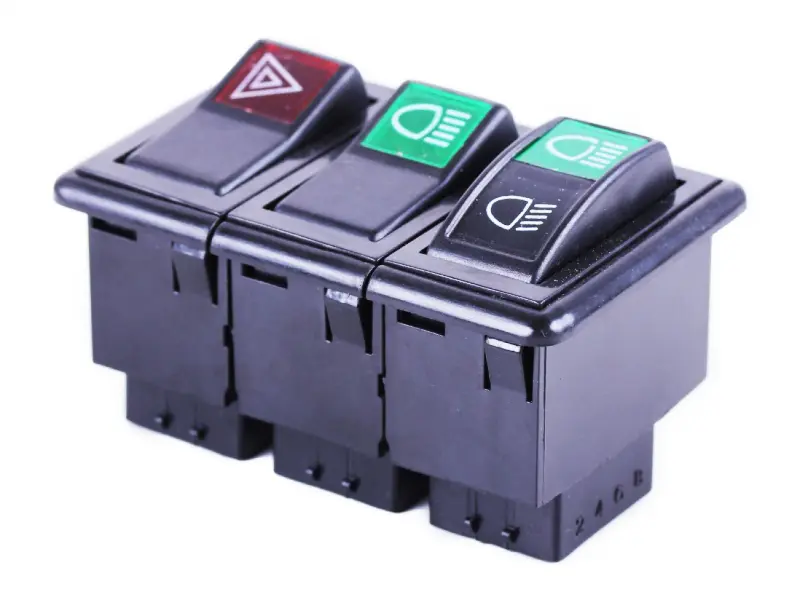

Корпус выполнен из чёрного ударопрочного пластика, три секции соединены в единый блок с общей лицевой рамкой. Клавиши промаркированы символами: красный треугольник аварийной сигнализации, зелёный символ включения света и комбинированная клавиша с двумя символами для переключения режимов освещения. Маркировка помогает находить нужную клавишу не глядя, что важно во время работы в поле и в тёмное время суток. С тыльной стороны каждая секция имеет плоские ножевые выводы под стандартные клеммы, а по бокам корпуса расположены пружинные фиксаторы, которые удерживают блок в прямоугольном вырезе панели.

Когда ставят новый блок

Клавишные выключатели на тракторе работают в тяжёлых условиях: вибрация, пыль, влага и перепады температур. Со временем контакты подгорают и окисляются, клавиша перестаёт фиксироваться в нажатом положении, свет включается через раз или гаснет на ходу, а аварийная сигнализация не срабатывает совсем. Ещё одна частая причина замены — треснувший корпус или сломанные фиксаторы: блок начинает болтаться в панели, провода перетираются, а клеммы соскакивают с выводов. В таких случаях менять одну клавишу невыгодно, проще поставить целый блок и сразу вернуть исправное управление светом.

Подбор и установка

• Сравните число секций и набор символов со старым блоком: здесь три клавиши — аварийная сигнализация и два переключателя света.
• Измерьте прямоугольное окно в приборной панели и посадочную часть корпуса: блок должен входить в вырез и надёжно защёлкиваться фиксаторами.
• Проверьте тип и количество выводов на снятом переключателе, чтобы разъёмы штатной проводки подошли без переделки.
• Перед снятием старого блока отключите массу аккумулятора и промаркируйте провода — так подключение соберётся в прежнем порядке.
• Клеммы перед установкой очистите от окислов: слабый контакт греется и снова приводит к отказу освещения.

После установки проверьте работу каждой клавиши на заглушенном и на заведённом двигателе: включение габаритов и ближнего света, фиксацию клавиш в рабочем положении и мигание аварийной сигнализации вместе с контрольной лампой. Блок пригодится для восстановления штатной светотехники минитрактора и как запасная деталь к сезонному обслуживанию: исправные переключатели света нужны для безопасных переездов по дорогам общего пользования и работы в сумерках.
