Храповик кикстартера Suzuki AD50 (комплект AMG-2)

Храповик кикстартера Suzuki AD50 (AMG-2)

Ножной запуск двухтактного скутера держится на небольшом стальном узле внутри картера: он передаёт усилие с лапки на коленчатый вал и мгновенно расцепляется, как только мотор схватил. Комплект рассчитан на двигатели Suzuki AD50 и повторяет штатную схему пускового механизма, поэтому встаёт на место выработавшего свой ресурс набора без подгонки посадочных мест.

Состав комплекта и принцип работы

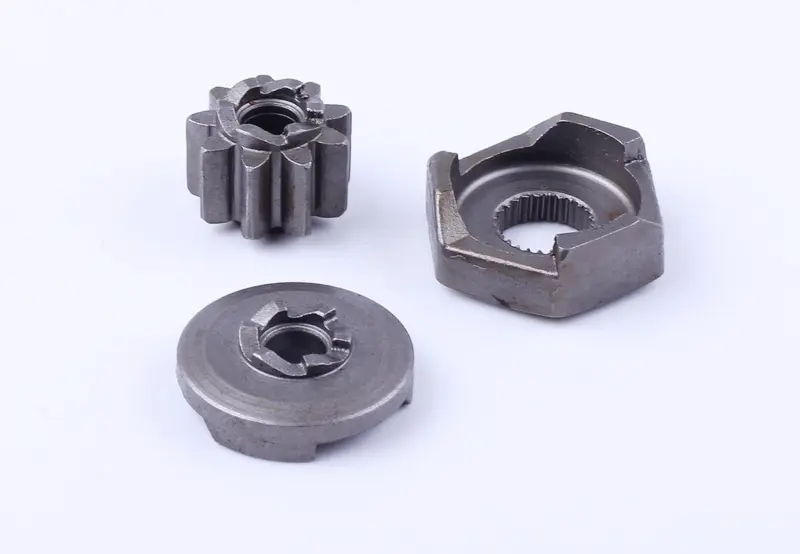

Набор включает три стальные детали: ведущую шестерню с прямыми зубьями, ответную муфту со шлицевым отверстием и опорную пластину с фигурными вырезами. При нажатии на лапку зубчатый сектор вала кикстартера проворачивает шестерню, она торцевыми кулачками входит в зацепление с муфтой, а муфта через шлицы передаёт вращение дальше на пусковую передачу двигателя. Когда коленвал раскрутился и мотор заработал, наклонные торцы кулачков выталкивают шестерню обратно, и связь с лапкой разрывается — благодаря этому кикстартер не крутится вместе с работающим двигателем и лапка спокойно возвращается в верхнее положение.

Когда набор пора менять

• лапка проваливается вниз почти без сопротивления, а коленвал при этом не проворачивается;
• кикстартер срывается на середине хода с резким металлическим треском;
• запуск получается через раз и требует нескольких попыток с разным усилием нажатия;
• на снятых деталях заметны скруглённые вершины кулачков, выкрошенные зубья или разбитые шлицы;
• лапка возвращается вяло или подклинивает в верхней точке.

Причина почти всегда одна: рабочие грани кулачков и шлицы срабатываются, зацепление становится неполным и перестаёт держать нагрузку. Дальше износ идёт лавинообразно — проскальзывающая шестерня быстро добивает и зубчатый сектор вала кикстартера, поэтому затягивать с заменой невыгодно. Особенно это критично для скутеров, которые заводят ногой каждый день или используют кикстартер как единственный способ запуска при севшем аккумуляторе.

Как подобрать и установить

Комплект подбирают сверкой со снятыми деталями: профиль и количество зубьев шестерни, диаметр и число шлицев в муфте, форму вырезов и толщину опорной пластины, а также общую высоту собранного пакета. Менять детали разумно все три сразу — новая шестерня в паре со старой изношенной муфтой снова начнёт проскакивать уже через короткое время, потому что нагрузка ложится на неполную площадь кулачков.

Работы ведутся со снятой крышкой картера трансмиссии. Перед сборкой посадочные места промывают, проверяют состояние вала кикстартера, его зубчатого сектора и возвратной пружины, а сами детали устанавливают в исходной ориентации и смазывают трансмиссионным маслом. После сборки лапку прожимают несколько раз вручную: ход должен быть плотным, с чётким зацеплением по всей длине и уверенным возвратом вверх.

Держать такой набор под рукой стоит любому владельцу AD50, который ездит круглый год: обновление пускового механизма возвращает лёгкий и предсказуемый запуск с первого нажатия и снимает риск остаться с неработающей лапкой вдали от мастерской.
