Тахометр Alpha AMG-2 в приборную панель, стрелочный

Тахометр Alpha AMG-2 в приборную панель

Стрелочный указатель оборотов двигателя для мопедов и лёгких мотоциклов Alpha и однотипной китайской техники с круглым посадочным гнездом в корпусе панели. Ставится внутрь штатного корпуса вместо отработавшего прибора, поэтому передняя часть техники сохраняет заводской вид, а водитель снова видит реальный режим работы мотора — от холостых до верхних оборотов. Это тот случай, когда небольшая деталь возвращает панели полноценную функциональность без покупки панели в сборе.

Конструкция и подключение

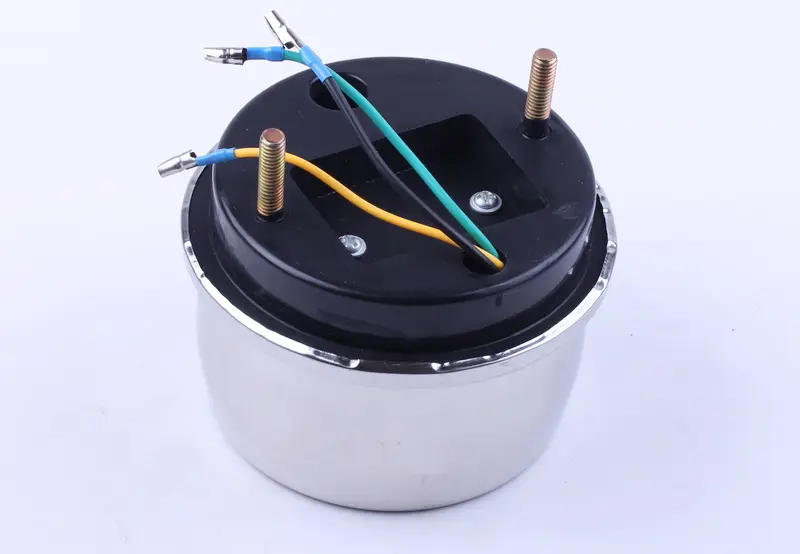

Механизм собран в круглом металлическом стакане с хромированной поверхностью и закрыт чёрной задней крышкой. Из крышки выходят две резьбовые шпильки: ими указатель притягивается гайками к корпусу приборной панели, без клея, стяжек и самодельных кронштейнов. Наружу выведены три провода с готовыми клеммами под быстрое соединение — сигнальный, минусовой и провод питания подсветки бортовой сети 12 В. Сигнальный вывод подключается к проводке системы зажигания, минус садится на массу, а подсветка запитывается вместе с приборным освещением, поэтому шкала загорается одновременно с габаритным светом.

Преимущества

• Стрелочная шкала считывается боковым зрением за доли секунды: обороты видно, не отвлекаясь от дороги при переключении передач.
• Подсветка на 12 В держит шкалу читаемой в сумерках и ночью, когда контроль оборотов нужен не меньше, чем днём.
• Металлический стакан обеспечивает жёсткую посадку в гнезде панели и защищает механизм от постоянной вибрации мотора и дорожной тряски.
• Крепление на две шпильки с гайками даёт штатную фиксацию: корпус панели не нужно резать, сверлить или дорабатывать.
• Готовые клеммы на выводах ускоряют сборку — соединение выполняется без пайки и без переразделки жгута.

Когда нужна замена указателя

Менять прибор стоит, если стрелка вообще не поднимается при работающем моторе, залипает в одном положении, дёргается рывками или показывает обороты хаотично, без связи с газом. Ещё один типичный повод — погасшая подсветка: днём шкала читается, а в темноте панель становится бесполезной. Часто указатель выходит из строя после попадания влаги внутрь корпуса панели, обрыва или окисления выводов, а также после падения, когда стекло разбито и механизм остался открытым. Работающий тахометр особенно важен на обкатке нового двигателя и после капитального ремонта, когда обороты нужно держать в заданном диапазоне.

Как подобрать под свою панель

• Сверьте диаметр и глубину посадочного гнезда в корпусе панели с габаритами стакана снятого прибора.
• Проверьте расположение и шаг крепёжных шпилек — они должны совпасть с отверстиями в корпусе панели.
• Посчитайте количество проводов в старом указателе: панели Alpha встречаются в исполнениях под два и под три вывода.
• Оцените тип клемм на жгуте, чтобы соединение собралось без переобжимки наконечников.
• Убедитесь, что бортовая сеть техники рассчитана на 12 В — под неё выполнена подсветка прибора.

Установка обычно занимает немного времени: панель снимается, старый указатель вынимается из гнезда, новый вставляется на его место и притягивается гайками по шпилькам, после чего подключаются сигнальный, минусовой провод и подсветка. Перед окончательной сборкой корпуса запустите двигатель и проверьте поведение стрелки: на холостых она должна стоять ровно, без дрожания, и плавно подниматься при добавлении газа, возвращаясь обратно при сбросе. Такой прибор пригодится и на повседневной езде, и при настройке карбюратора, зажигания или цепного привода, когда обороты нужно контролировать точно.
