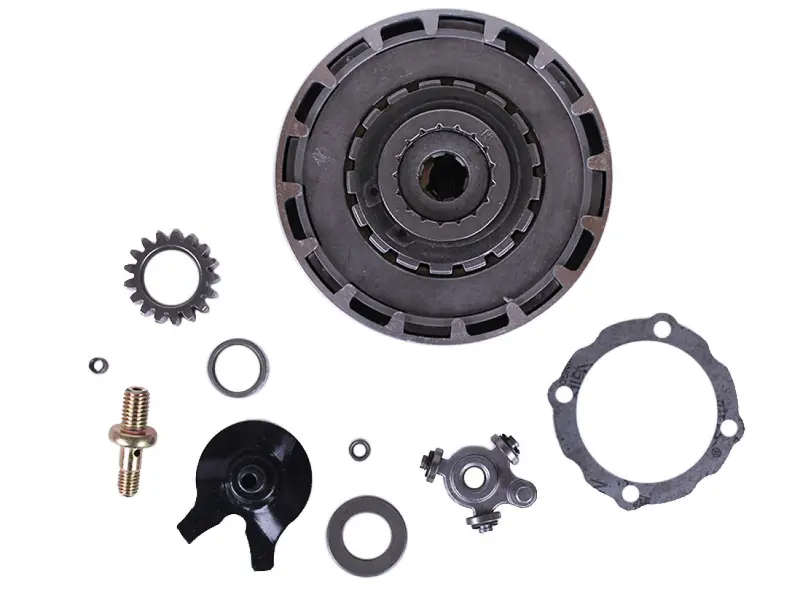

Корзина сцепления в сборе Alpha/Activ/Delta, полуавтомат AMG-2

Корзина сцепления в сборе Alpha/Activ/Delta предназначена для мопедов с полуавтоматическим сцеплением. Она участвует в передаче крутящего момента от двигателя к коробке передач. Работа сцепления позволяет трогаться с места и переключать передачи с размыканием потока мощности. При подборе замены нужно учитывать именно полуавтоматическое исполнение: одного совпадения названия мопеда недостаточно.

Конструкция и причины замены

Корзина имеет круглый корпус с пазами по окружности и центральную посадочную часть. Пазы служат направляющими для сопряжённых деталей сцепления. Состояние их рабочих поверхностей влияет на то, насколько свободно детали перемещаются при включении и выключении сцепления. Выработка и забоины могут мешать этому движению, поэтому при ремонте проверяют не только диски, но и саму корзину.

Повод осмотреть сцепление — рывки при трогании, пробуксовка под нагрузкой, неполное выключение или посторонний стук со стороны механизма. Эти признаки не означают, что обязательно нужна новая корзина: сходные проявления бывают при износе дисков и нарушении регулировки. Замена корзины оправдана при повреждении корпуса, выраженной выработке направляющих, повреждении посадки или люфте, связанном с износом самой детали.

Что сверить со снятым узлом

Сопоставьте наружный диаметр и общую высоту сборки, глубину посадки, форму центрального отверстия и профиль соединения с валом. Проверьте расположение опорных поверхностей, пазов и деталей механизма выключения. Если конструкция предусматривает зубчатое сопряжение, сравните число зубьев и их профиль. Проверять нужно каждое соединение, через которое корзина устанавливается и передаёт усилие.

Отдельно сравните взаимное положение корзины, дисков, втулок и шайб. Даже при совпадении центрального отверстия другая высота сборки может изменить зазоры или помешать установке крышки. Полезно сохранить порядок деталей при разборке и использовать снятый узел как образец. Сверка по двигателю и его устройству точнее, чем подбор только по внешнему сходству корпуса.

Установка и проверка

Для замены получают доступ к сцеплению, снимают удерживающие детали и демонтируют старую сборку в порядке, предусмотренном руководством двигателя. До установки очищают посадочные поверхности и осматривают вал, втулки, упорные шайбы и сопряжённую передачу. Изношенные соседние детали могут сохранить люфт и шум после замены корзины, а повреждённые стопорные элементы требуют замены.

Новую сборку устанавливают с соблюдением последовательности втулок и шайб, без перекоса и принудительного натягивания крепежом. Моменты затяжки, способ фиксации и регулировку механизма выключения берут из руководства конкретного двигателя. При сборке также проверяют прокладку снятой крышки и состояние дисков, которые остаются в работе.

До запуска проверяют свободу движения механизма и отсутствие задеваний. Затем оценивают включение передач, трогание и работу сцепления под небольшой нагрузкой. Неправильная посадка или нарушенный порядок шайб способны вызвать заедание, пробуксовку и ускоренный износ сопряжённых деталей. Если после сборки остаются рывки либо сцепление не размыкается, проверку установки и регулировки проводят до дальнейшей эксплуатации.
