Реле поворотов 4T GY6 50-150, 3 провода, В-class AMG

Реле поворотов 4T GY6 50-150, 3 провода, В-class AMG управляет прерывистой работой указателей поворота. Оно задаёт чередование включения и выключения ламп при выбранном направлении. Такую деталь меняют, когда неисправность связана с самим реле: поворотники перестают мигать, горят постоянно либо работают с перебоями. Обозначение 4T относится к четырёхтактной технике.

Конструкция и подключение

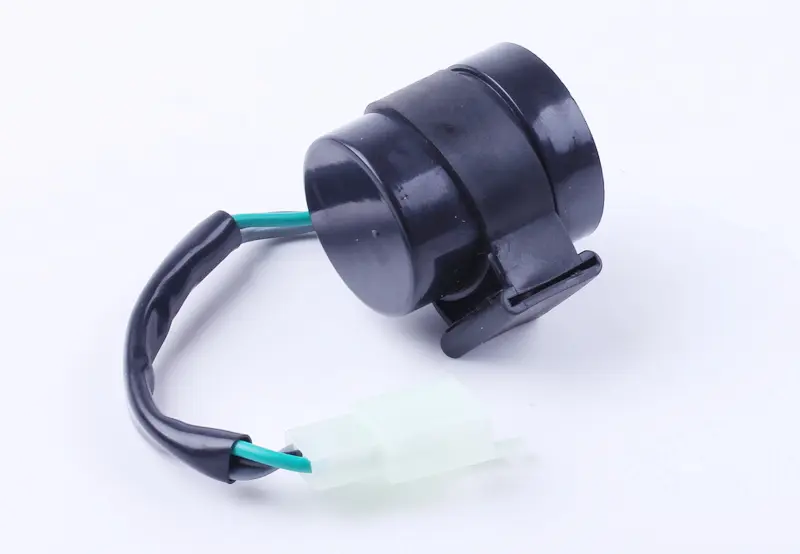

У реле чёрный цилиндрический корпус, проводной вывод со светлой соединительной колодкой и наружное крепление. Проводной вывод позволяет соединить реле со штатной проводкой отдельно от места фиксации корпуса. При установке нужно оставить проводам свободный изгиб: натяжение у выхода из корпуса и возле колодки создаёт нагрузку на соединения. Крепление должно удерживать деталь так, чтобы она не болталась и не ударялась о соседние части техники.

Что сверить при подборе

Сравните снятое реле с заменой по числу проводов, форме колодки, расположению контактов и способу крепления. Трёхпроводное подключение само по себе не означает одинаковую распиновку. Даже если разъёмы стыкуются, назначение каждого контакта нужно проверить по схеме техники или обозначениям на старой детали. Ориентироваться только на цвет изоляции нельзя: в разных жгутах цвета могут различаться.

Отдельно учитывайте напряжение бортовой сети и нагрузку указателей поворота. Для правильного выбора имеет значение, какие лампы установлены и сколько их включается одновременно с одной стороны. Если обычные лампы заменены светодиодными, реле подбирают с учётом такого изменения. Несоответствие нагрузки может проявляться слишком частым миганием или постоянным свечением, поэтому одинаковая форма корпуса ещё не решает вопрос подбора.

Когда требуется замена

Нестабильная работа поворотников не всегда вызвана реле. Те же признаки встречаются при перегоревшей лампе, окисленных контактах, ослабленной колодке или плохом соединении с массой. Если неполадка возникает только с одной стороны, стоит сначала проверить лампы и соединения этой стороны. Следы перегрева у контактов, повреждённые провода или трещины корпуса — повод осмотреть реле и его подключение до дальнейшей эксплуатации.

Установка и проверка

Выключите зажигание и обесточьте место подключения в порядке, предусмотренном для техники. До снятия запомните расположение корпуса и прокладку проводов. Разъединяйте колодку за её корпус, не тяните за провода. Осмотрите ответную часть разъёма: окисленные, обгоревшие или разболтанные контакты нужно восстановить, иначе новое реле может работать с теми же перебоями. Повреждённую колодку или крепление заменяют по состоянию.

Закрепите реле на штатном месте и уложите проводной вывод без пережатия, вдали от нагревающихся и подвижных деталей. После подключения проверьте левое и правое направление, работу всех указателей и контрольной лампы, если она предусмотрена. При постоянном свечении, необычном темпе мигания или нагреве соединения отключите питание и перепроверьте распиновку и нагрузку. Ошибка подключения способна повредить реле и проводку; многократное включение не устраняет причину.
