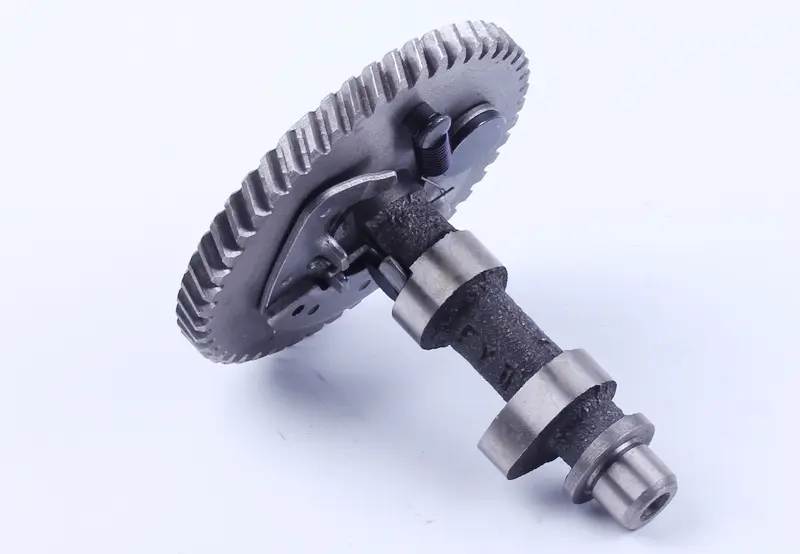

Распредвал с шестерней для мотоблока 168F/170F (6,5/7 л.с.) AMG-2

Распредвал с шестерней для двигателей мотоблоков 168F/170F (6,5/7 л.с.) AMG-2 управляет открытием и закрытием клапанов. Шестерня передаёт вращение от коленчатого вала, а кулачки воздействуют на толкатели клапанного механизма. От состояния этих поверхностей и правильной установки по меткам зависит, насколько точно двигатель выдерживает фазы впуска и выпуска.

Конструкция и причины замены

На валу расположены два кулачка и опорные шейки, на одном конце установлена зубчатая шестерня. Возле неё находится механизм с подвижными деталями и пружиной. При подборе нужно сравнивать весь распредвал в сборе: совпадение одной шестерни ещё не означает, что кулачки, опоры и торцы подойдут к двигателю.

Поводом для замены служат задиры на шейках, выработка кулачков, сколы зубьев, трещины или повреждение расположенного у шестерни механизма. Недостаток смазки и загрязнённое масло ускоряют износ трущихся поверхностей. Изношенный профиль кулачка меняет подъём клапана, а повреждение зубьев нарушает передачу вращения. Возможны стук, потеря тяги и затруднённый запуск, но сами по себе эти симптомы ещё не подтверждают неисправность распредвала: решение принимают после осмотра и проверки сопряжённых деталей.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и снятую деталь. Сопоставьте общую длину вала, диаметры и расположение опорных шеек, форму торцов, положение кулачков и расстояния между ними. Для шестерни проверяют диаметр, число и профиль зубьев, ширину венца и положение относительно вала. Эти параметры должны соответствовать прежней детали, иначе вал может не сесть в опоры или шестерни будут работать с неправильным зацеплением.

Отдельно сравните расположение установочных меток и конструкцию пружинного механизма возле шестерни. Если старый вал сильно изношен, измерения повреждённых поверхностей не стоит принимать за номинальный размер: используйте документацию именно вашего двигателя. Ошибка в геометрии кулачков или положении шестерни может изменить работу клапанов даже тогда, когда вал удаётся поставить в картер.

Установка и сопутствующая проверка

Распредвал меняют с доступом к внутренней части картера. До разборки двигатель останавливают, дают ему остыть и исключают случайный запуск. При снятии сохраняют порядок деталей клапанного привода. Одновременно осматривают контактные поверхности толкателей, опоры распредвала в картере и крышке, а также зубья ответной шестерни. Толкатели с выработкой или задирами могут быстро повредить новые кулачки; повреждённые сопряжённые детали также требуют замены.

При сборке очищают посадочные места, смазывают трущиеся поверхности моторным маслом и совмещают метки газораспределения по инструкции двигателя. Вал должен садиться без ударов и принудительного стягивания крышкой. Уплотнение вскрытого соединения проверяют и при повреждении заменяют. После сборки проверяют и регулируют клапанные зазоры по требованиям двигателя, затем вручную проворачивают коленвал и убеждаются в отсутствии заедания. Ошибка установки по меткам нарушает фазы газораспределения, вызывает проблемы с запуском и может привести к повреждению клапанного механизма.
