Пружины натяжного ролика мотоблока 168F/170F (6,5/7 л. с.) AMG

Пружины натяжного ролика мотоблока 168F/170F (6,5/7 л. с.) AMG предназначены для ремонта механизма натяжения ремня. Они создают усилие, необходимое для перемещения и возврата связанных с роликом деталей. От исправности пружин зависит, как механизм реагирует на управление и возвращается в исходное положение. При растяжении, поломке или повреждении зацепа пружину меняют, чтобы восстановить предусмотренную работу привода.

Конструкция и назначение

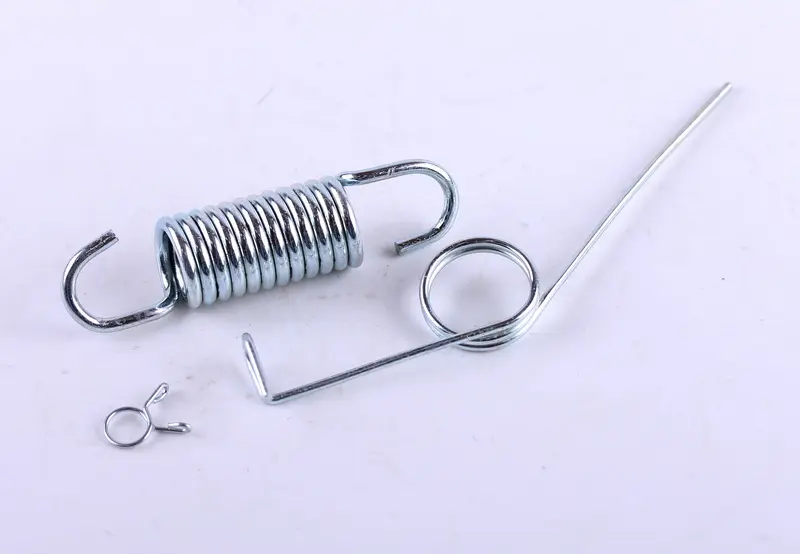

У пружин различаются форма навивки и концы для крепления: есть витая пружина с крючками, пружина с длинными отогнутыми концами и небольшая кольцевая пружина с короткими усиками. Эти различия определяют способ установки. Крючки удерживаются в точках зацепления, а отогнутые концы опираются на соответствующие части механизма. Переставлять пружины по принципу близкого размера нельзя: направление усилия и положение концов должны соответствовать снятой детали.

Когда требуется замена

Повод для проверки — неполный возврат рычага, изменившееся усилие управления, слабое натяжение ремня или нестабильное включение привода. У снятой пружины ищут трещины, разогнутые крючки, повреждение витков и остаточную деформацию. Коррозия и протёртые места у зацепов также требуют внимания: именно там деталь испытывает нагрузку при каждом перемещении механизма. Сломанный конец или заметно изменившаяся форма — причина заменить пружину.

Сходные симптомы возникают при заедании рычага, износе ролика или повреждении ремня. Поэтому вместе с пружинами осматривают отверстия и выступы крепления, ось рычага, втулки и сам ролик. Разбитая точка зацепления меняет положение пружины, а острый край постепенно перетирает её конец. Повреждённые крепления и детали с заеданием нужно привести в порядок, иначе замена одной пружины не устранит причину неисправности.

Что сверить при подборе

Ориентируйтесь на конструкцию натяжителя своего мотоблока и снятые пружины. Сравните общую длину в свободном состоянии, диаметр навивки, толщину проволоки, число витков, форму крючков и взаимное положение концов. Для пружины с длинными плечами особенно существенны их длина, угол отгиба и направление навивки. Обозначение двигателя помогает сузить подбор, но проверка креплений нужна отдельно: натяжение ремня зависит от устройства привода мотоблока.

Особенности установки

Работайте при остановленном двигателе, исключив случайный запуск. Сначала зафиксируйте расположение концов старых пружин и положение рычага, затем снимите натяжение способом, предусмотренным конструкцией. Пружина под нагрузкой может резко освободиться, поэтому удерживайте её подходящим инструментом. Новые детали устанавливайте в штатные точки без растягивания, подрезки и изменения формы крючков.

После сборки проверьте вручную весь ход механизма: концы должны оставаться в своих креплениях, а витки и плечи — не задевать ремень и соседние детали. Убедитесь, что рычаг возвращается без заеданий. Слишком слабая пружина не обеспечит нужного усилия, а чрезмерно тугая увеличит нагрузку на крепления и управление. Если ход изменился или пружина перекошена, повторно проверьте подбор и положение зацепов до запуска.
