Прокладка крышки блока двигателя мотоблока 168F/170F (6,5/7 л.с.) AMG-2

Прокладка крышки блока двигателя мотоблока 168F/170F (6,5/7 л.с.) AMG-2 уплотняет стык крышки с блоком и помогает удерживать моторное масло внутри картера. Её устанавливают между сопрягаемыми поверхностями при сборке двигателя. От целостности прокладки и равномерного прижима крышки зависит герметичность соединения: повреждение уплотнения может привести к масляным следам по шву и постепенному снижению уровня масла.

Конструкция и причины замены

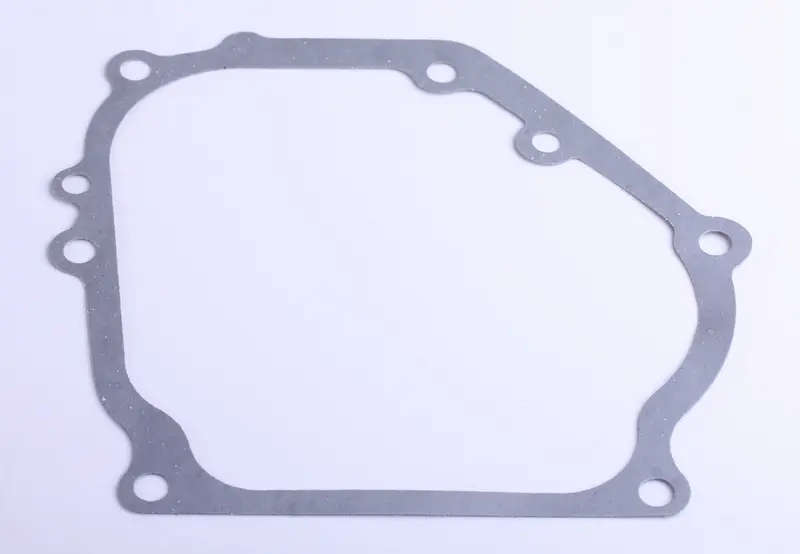

Это плоская контурная прокладка серого цвета с большим внутренним проёмом и восемью отверстиями по периметру. Её край повторяет линию соединения крышки с блоком, а отверстия позволяют совместить уплотнение с крепежом. При подборе имеет значение весь контур: совпадения отдельных отверстий недостаточно, если другой участок края уходит за привалочную поверхность.

Прокладку меняют при разрывах, повреждении кромок, заметной деформации и следах утечки через стык. После снятия крышки старое уплотнение может остаться частями на обеих поверхностях или потерять форму. Такую прокладку не стоит собирать из фрагментов и устанавливать повторно: непрерывность уплотняющего контура уже нарушена.

Масляная грязь возле крышки — повод сначала определить место утечки. Масло способно стекать к шву с соседнего участка двигателя, поэтому замена прокладки поможет только при нарушении герметичности именно этого соединения. Если масло выступает по стыку, осматривают также крышку, крепёж и поверхности блока: новая прокладка не устраняет трещины и не выправляет деформированную крышку.

Что сверить при подборе

Сравните снятую прокладку с новой по наружному очертанию, форме внутреннего проёма, числу и расположению отверстий. Проверьте расстояния между ними, изгибы контура и ширину участков, которые прижимаются крышкой. Если старая деталь порвана или сильно растянута, надёжнее дополнительно сверить новую с самой крышкой и её привалочной поверхностью.

Толщину подбирают по требованиям конкретного двигателя, а не только по сходству формы. Ошибка в толщине может повлиять на положение крышки и предусмотренные сборкой зазоры. Прокладка должна ложиться свободно, без натяжения, складок и смещения отверстий. Не растягивайте её и не прорезайте дополнительные отверстия ради установки: такие доработки могут оставить часть стыка без полноценного уплотнения.

Установка и проверка

Работают на остывшем двигателе, предварительно очищают область соединения и сливают масло, если снятие крышки открывает масляную полость. Остатки старой прокладки удаляют аккуратно, не царапая металл и не допуская попадания частиц внутрь. Проверяют кромки крышки и блока, состояние резьбы и крепежа; доступные сальники осматривают на повреждения и подтекание.

Новую прокладку размещают на чистых подготовленных поверхностях, совмещают отверстия и устанавливают крышку без перекоса. Герметик применяют только тогда, когда это предусмотрено порядком сборки двигателя. Болты подтягивают постепенно и равномерно, соблюдая установленную изготовителем последовательность и момент затяжки. Чрезмерное усилие способно повредить прокладку, резьбу или крышку.

После сборки восстанавливают нужный уровень масла и проверяют стык после короткого пробного запуска. Если появляется свежая течь, двигатель останавливают и выясняют причину. Постоянное усиление затяжки вместо проверки посадки может усугубить повреждение соединения.
