Жгут проводки для скутера 4T GY6 50 AMG-3

Жгут проводки для скутера 4T GY6 50 AMG-3 соединяет электрооборудование и служит для передачи питания и сигналов между подключёнными устройствами. Обозначение 4T указывает на четырёхтактный двигатель. Проводку меняют при повреждении проводов, обгоревших соединениях или многочисленных переделках, из-за которых трудно восстановить надёжный контакт и правильное подключение.

Устройство жгута

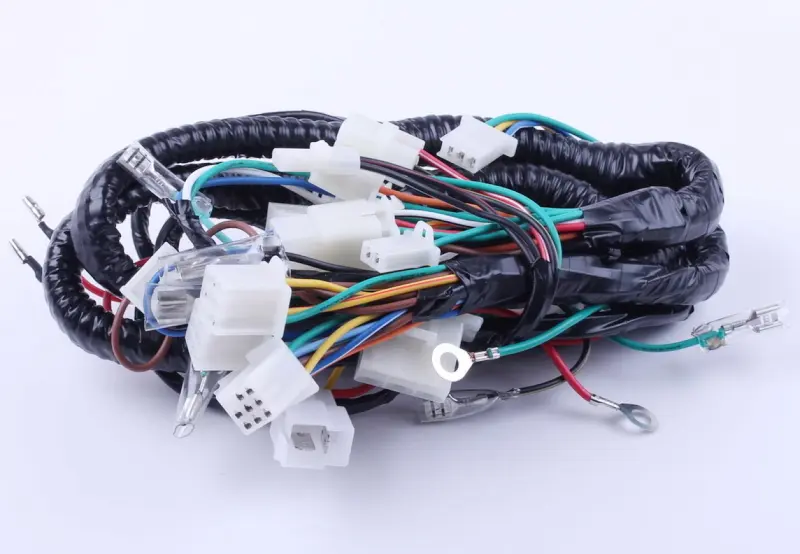

Провода разных цветов собраны в разветвлённый жгут с чёрной наружной обмоткой. На ответвлениях расположены белые многоконтактные колодки, отдельные клеммы с прозрачными защитными оболочками и кольцевые наконечники. Такая конструкция позволяет разводить проводку к разным точкам подключения. При подборе учитывают каждое ответвление: одна подходящая колодка ещё не означает, что остальные соединения совпадут.

Когда нужна замена

Поводом проверить проводку становятся перебои в работе подключённых приборов, пропадание контакта при повороте руля или движении по неровностям, потемневшие клеммы и следы нагрева на колодках. В местах перегиба и прижатия к раме изоляция может протираться, а возле соединений — растрескиваться. Влага и окисление контактов также мешают прохождению тока. Эти признаки требуют осмотра: неисправность отдельного прибора сама по себе ещё не доказывает повреждение всего жгута.

Что сверить при подборе

Сравнивайте проводку со снятым жгутом и схемой конкретного скутера. Проверьте форму корпусов разъёмов, расположение фиксаторов, число гнёзд и количество установленных контактов. Отдельно сопоставьте назначение проводов в каждой колодке: одинаковый корпус может иметь другую распиновку, а цвет изоляции нельзя использовать как единственное основание для соединения.

• Сверьте длину основных участков и расположение ответвлений, чтобы они доставали до мест подключения без натяжения.
• Проверьте отдельные клеммы и кольцевые наконечники: они должны соответствовать ответным соединениям и точкам крепления.
• Сопоставьте разъёмы со всем оборудованием, которое подключается к заменяемому жгуту, включая ранее установленные владельцем устройства.

Особенности установки

Работу начинают с выключенного зажигания и отключённого аккумулятора. До снятия старой проводки отмечают подключения, расположение креплений и маршрут прокладки. Новый жгут сначала укладывают по штатному пути и проверяют доступность всех ответвлений. Провода не должны касаться горячих поверхностей, попадать под острые кромки или натягиваться при полном повороте руля. Крепления удерживают жгут, но не пережимают изоляцию.

Одновременно осматривают ответные колодки, места соединения с массой, защитные оболочки и держатели проводки. Обгоревшие контакты и сломанные фиксаторы устраняют вместе с причиной повреждения: новая проводка не восстановит плохое соединение на стороне прибора. После подключения проверяют правильность соединений и работу потребителей, затем окончательно закрепляют жгут. Ошибка в распиновке может вызвать короткое замыкание, нагрев проводов или повреждение электрооборудования; неподходящая длина приводит к натяжению и перетиранию.
