Цилиндро-поршневая группа (ЦПГ) Active 110 Ø52,4 мм 152FMH AMG-4

Цилиндро-поршневая группа для Active 110 с обозначением двигателя 152FMH и диаметром Ø52,4 мм нужна при замене изношенного цилиндра и поршня. Поршень движется внутри цилиндра, воспринимает давление газов и через палец передаёт усилие шатуну. Кольца уплотняют зазор между поршнем и стенкой цилиндра и регулируют количество масла на ней. От состояния этих деталей зависят компрессия, расход масла и способность двигателя развивать тягу.

Состав и конструкция

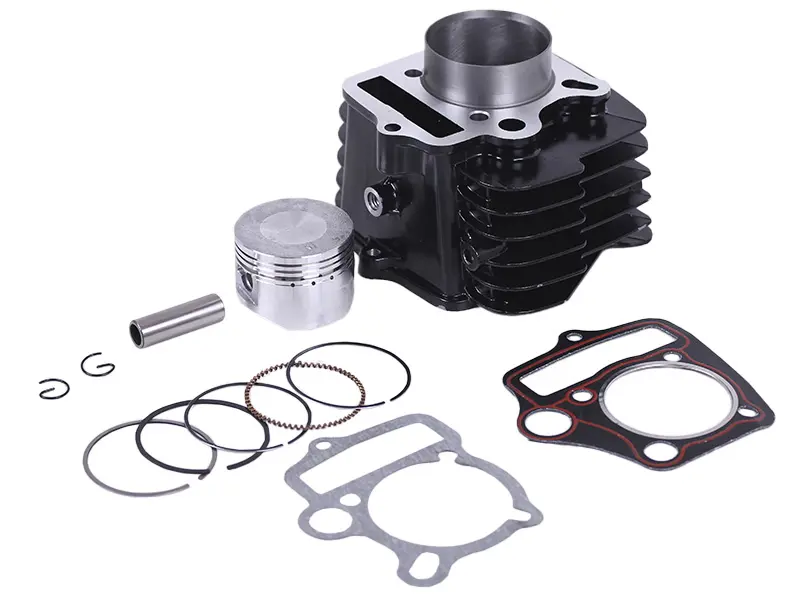

В набор входят цилиндр с наружными рёбрами, поршень, поршневые кольца, палец, два стопорных кольца пальца и две прокладки — под цилиндр и головку. Рёбра увеличивают поверхность отвода тепла. Прокладки уплотняют соединения при сборке, а стопорные кольца удерживают палец от осевого смещения. При ремонте нужно учитывать весь этот набор: исправный цилиндр сам по себе не устранит утечку газов через повреждённые кольца или негерметичный стык.

Когда требуется замена

Повод проверить ЦПГ — снижение тяги, затруднённый запуск, повышенный расход масла, дымный выхлоп или посторонний стук со стороны цилиндра. Эти признаки не определяют причину поломки по отдельности: решение о замене принимают после проверки компрессии и осмотра деталей. Задиры на поверхности цилиндра, повреждения поршня, изношенные канавки колец и чрезмерные зазоры помогают отличить износ поршневой от других неисправностей.

Если цилиндр повреждён после перегрева или недостаточной смазки, сначала устраняют причину повреждения. Иначе новые детали могут быстро получить такие же задиры. При разборке также проверяют состояние посадки пальца в шатуне и привалочных поверхностей головки и картера. Грязь, остатки старой прокладки и повреждённые плоскости мешают герметичной сборке.

Что сверить при подборе

Сопоставьте обозначение двигателя и диаметр со снятой ЦПГ. Дополнительно сравните высоту цилиндра, расположение крепёжных отверстий и каналов, форму основания и посадочную часть, входящую в картер. У поршня проверяют диаметр пальца, расстояние от его оси до днища, форму днища и канавки колец. Прокладки должны совпадать по контуру и отверстиям. Одного совпадения диаметра недостаточно: различия в геометрии могут помешать сборке, нарушить зазоры или перекрыть канал.

Особенности установки

Перед сборкой очищают посадочные поверхности, проверяют зазоры по руководству двигателя и смазывают трущиеся поверхности моторным маслом. Кольца устанавливают в соответствующие канавки с соблюдением их ориентации и расположения замков. Поршень ориентируют по его маркировке и требованиям двигателя, стопоры пальца полностью усаживают в канавки. Цилиндр надевают без ударов и перекоса, аккуратно сжимая кольца: усилием можно сломать кольцо или повредить его посадку.

Головку затягивают в установленной последовательности с моментом, указанным для двигателя. После сборки проверяют свободное проворачивание механизма вручную и отсутствие заеданий. Первые запуски сопровождают проверкой герметичности стыков и посторонних звуков, затем соблюдают режим обкатки. Ошибка в подборе поршня, установке колец или фиксации пальца может привести к потере компрессии, задирам и повторному ремонту.
