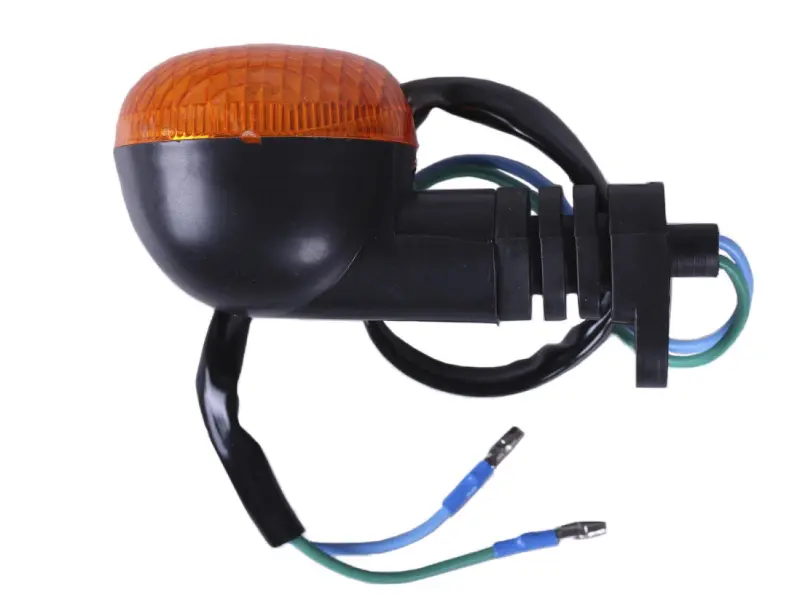

Указатель поворота Alpha круглый на резиновой ножке AMG-3

Круглый указатель поворота Alpha на резиновой ножке AMG-3 предназначен для подачи светового сигнала при повороте и перестроении. У него чёрный корпус и оранжевый рассеиватель с рельефной поверхностью. Такая деталь нужна при замене разбитого фонаря, повреждённого крепления или поворотника, состояние которого уже не позволяет восстановить нормальную работу простым ремонтом контактов.

Корпус и крепление

Рассеиватель закрывает световую часть фонаря, а ножка соединяет корпус с местом установки. Резиновая ножка может отклоняться при случайном касании, однако её состояние нужно проверять: трещины, надрывы и сильная деформация мешают удерживать фонарь в нужном положении. Для подключения выведены провода с отдельными металлическими контактами. При подборе учитывайте не только круглую форму корпуса, но и устройство крепления, направление выхода проводов и доступное место возле кронштейна.

Когда требуется замена

Повод осмотреть поворотник — треснувший рассеиватель, расшатанный корпус, порванная ножка или провод, повреждённый у основания. Через трещины внутрь может попадать влага, а ненадёжное крепление позволяет фонарю смещаться от вибрации. Если сигнал пропадает периодически, сначала проверьте соединения и проводку: покупка нового фонаря сама по себе не устранит плохой контакт в ответной части разъёма. Следы окисления, ослабленные клеммы и повреждённую изоляцию также стоит устранить при замене.

Что сверить со снятым поворотником

Сопоставьте посадочную часть ножки, способ фиксации и размеры крепления. Проверьте вылет корпуса относительно кронштейна: фонарь не должен упираться в облицовку или соседние детали. Сверьте длину проводов, форму контактов и способ их соединения со штатной проводкой. Даже при сходном корпусе отличия в крепеже могут помешать установке, а слишком короткий провод будет натягиваться и повреждаться у выхода из ножки.

Отдельно сравните параметры питания и световой части со снятым фонарём и требованиями техники. От этого зависит работа указателя вместе с реле поворотов. Несоответствие может привести к неправильной частоте мигания или отсутствию сигнала. Ориентируйтесь на маркировку прежнего фонаря и схему подключения мопеда; цвет изоляции сам по себе не определяет назначение провода. Если меняете один поворотник, сопоставьте его форму и расположение с оставшимся парным фонарём.

Установка и проверка

Отключите питание, освободите соединения и снимите повреждённый указатель, запомнив расположение проводов и крепёжных деталей. Осмотрите кронштейн, крепёж и места прохода проводки: острые кромки и деформация могут повредить новую деталь. Установите ножку без перекоса и закрепите её, не сминая резину чрезмерной затяжкой. Уложите провода без натяжения, защемления и контакта с горячими поверхностями, затем соедините контакты и изолируйте места подключения.

После сборки включите указатели с обеих сторон и проверьте устойчивое мигание. Убедитесь, что корпус держится на месте, рассеиватель не закрыт соседними деталями, а проводка остаётся свободной при движении руля, если проходит рядом с ним. Если частота мигания изменилась или сигнал пропадает, проверьте подключение и соответствие световой части штатной системе.
