Патрубок воздушного фильтра 4T GY6 125/150 AMG

Патрубок воздушного фильтра 4T GY6 125/150 AMG служит для прохода воздуха в системе впуска. Он соединяет участки воздушного тракта и задаёт направление потока возле корпуса фильтра. Обозначение 4T указывает на четырёхтактный двигатель. При замене нужно восстановить не только соединение, но и правильное положение воздуховода: его проход не должен быть пережат, а края должны плотно сидеть на ответных посадках.

Конструкция и назначение

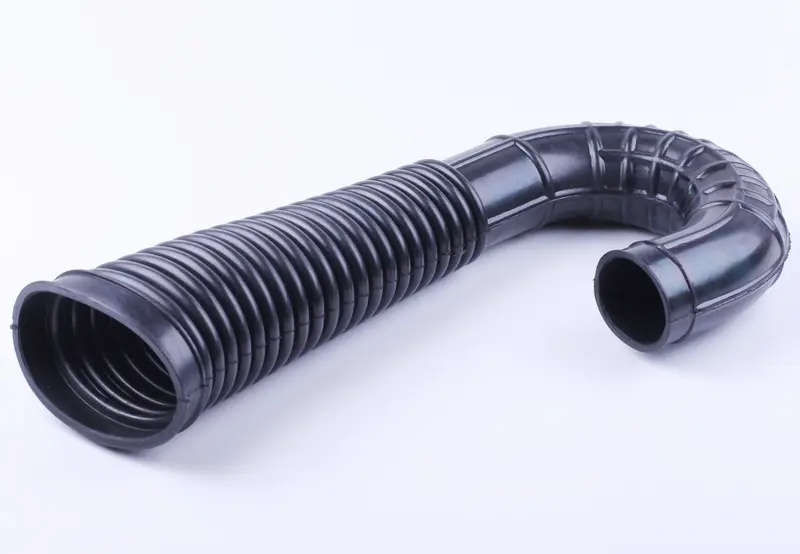

Чёрный патрубок имеет длинный гофрированный участок и выраженный изгиб возле одного из концов. На концах предусмотрены открытые присоединительные участки. Такая форма требует сверки с установленной деталью: направление изгиба определяет, куда выйдет второй конец и хватит ли места рядом с корпусом фильтра и соседними деталями. Сам патрубок проводит воздух; очистку выполняет фильтрующий материал в корпусе фильтра.

Когда нужна замена

Поводом снять патрубок для проверки становятся трещины между складками, надрывы по краю, деформация посадочных участков и соединение, которое больше не держится плотно. Осмотрите также места контакта с соседними деталями: постоянное трение постепенно протирает стенку. Старение, нагрев и установка с натяжением могут привести к растрескиванию, особенно возле изгиба и креплений.

Последствия повреждения зависят от места патрубка в воздушном тракте. Разрыв до фильтрующего материала нарушает предусмотренный путь забора воздуха, а негерметичность после него может пропускать пыль в обход фильтра. Перегиб или смятие ограничивают проход воздуха. Если двигатель стал работать иначе, сначала проверьте состояние патрубка и плотность соединений: один только внешний симптом ещё не указывает на причину неисправности.

Что сверить при подборе

Сравните снятую деталь с заменой по общей форме, направлению изгиба и расположению гофры. Измерьте оба присоединительных конца отдельно, учитывая, надевается ли патрубок на штуцер или вставляется в ответную часть. Проверьте длину посадочных участков, расстояние между концами в установленном положении и способ фиксации. Совпадение обозначения двигателя не заменяет проверку посадок и свободного места под воздуховод.

Слишком свободный конец трудно закрепить герметично, а слишком тесный можно надорвать при натягивании. Недостаточная длина создаёт нагрузку на края и крепления; избыточная заставляет патрубок изгибаться и касаться соседних поверхностей. Подходящая деталь должна занимать своё место без сильного растяжения, скручивания и сплющенных складок.

Установка и проверка

Меняйте патрубок на остывшем двигателе. Запомните положение снятой детали, освободите штатные крепления и снимайте концы без резких рывков. Очистите ответные посадки, не допуская попадания грязи в открытый воздушный тракт. Заодно осмотрите корпус фильтра, его соединения и крепёж. Повреждённые хомуты и уплотнения, если они предусмотрены конструкцией, стоит заменить вместе с патрубком.

Сначала расположите новый патрубок по месту и полностью посадите оба конца, затем закрепите их штатным способом. Не пытайтесь компенсировать несовпадение размеров чрезмерной затяжкой хомута. После сборки проверьте, не завернулся ли край внутрь, не пережата ли гофра и нет ли контакта с горячими либо подвижными деталями. Соединения должны сохранять посадку, а воздушный канал — оставаться открытым по всей длине.
