Патрубок карбюратора (впускной коллектор) 4T GY6 50 AMG-3

Патрубок карбюратора (впускной коллектор) 4T GY6 50 AMG-3 соединяет карбюратор с впускным каналом двигателя и пропускает приготовленную топливовоздушную смесь. Обозначение 4T указывает на четырёхтактный двигатель. Герметичность этого соединения нужна, чтобы воздух поступал через карбюратор, где он смешивается с топливом в нужной пропорции. Трещина в патрубке или неплотная посадка нарушают состав смеси даже при исправном карбюраторе.

Устройство и посадка

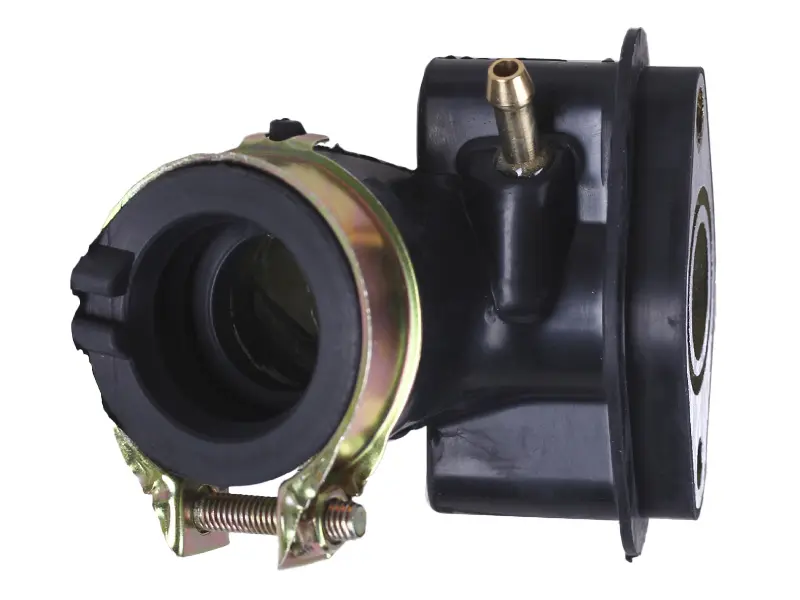

У патрубка угловой корпус, круглая горловина с затяжным хомутом и фланец с крепёжными отверстиями со стороны двигателя. На корпусе расположен штуцер для подключения шланга. Хомут обжимает соединение с карбюратором, а фланец закрепляет коллектор на ответной поверхности. При подборе имеет значение не только форма отверстий, но и взаимное положение горловины, фланца и штуцера: от него зависит, как разместятся карбюратор и подключённый шланг.

Когда патрубок требует замены

Поводом для осмотра служат трещины, надрывы возле хомута, деформация горловины и повреждение прилегающей поверхности фланца. Со временем соединение может потерять плотность из-за нагрева, вибрации, старения или чрезмерной затяжки. Подсос воздуха на впуске способен вызвать неустойчивый холостой ход, затруднённый запуск и провалы при открытии газа. Эти симптомы встречаются и при других неисправностях, поэтому основанием для замены должны быть повреждения или подтверждённая негерметичность соединения.

Что сверить со снятой деталью

Сопоставьте посадочный диаметр со стороны карбюратора, размеры впускного прохода, форму фланца и расстояние между крепёжными отверстиями. Проверьте угол отвода и общую высоту патрубка: карбюратор должен занять своё место без перекоса и натяжения соседних соединений. Отдельно сравните расположение штуцера и посадку подключаемого шланга. Совпадения обозначения двигателя недостаточно, если посадочные места отличаются.

Осмотрите также поверхность карбюратора, которая входит в горловину, и ответную поверхность двигателя. Задиры, остатки старого уплотнения и повреждённые края мешают плотному прилеганию нового патрубка. Хомут должен равномерно обжимать соединение и сохранять возможность затяжки. Проверьте состояние шланга на штуцере и уплотнения фланца, предусмотренного конструкцией двигателя; повреждённые сопутствующие детали меняют вместе с коллектором.

Особенности установки

Работайте на остывшем двигателе. До снятия запомните положение патрубка и подключение шланга, затем освободите соединение с карбюратором и крепление фланца. При открытом впускном канале не допускайте попадания внутрь грязи и остатков уплотнения. Очистите прилегающие поверхности и установите новый патрубок без усилия на совмещение отверстий. Крепёж фланца затягивайте равномерно, соблюдая требования руководства двигателя; чрезмерная затяжка способна деформировать соединение.

Посадите карбюратор в горловину без перекоса, закрепите хомут и восстановите подключение шланга. Он не должен перегибаться или тянуть штуцер в сторону. После сборки проверьте плотность соединений и устойчивость холостого хода. Неподходящий диаметр, смещённый фланец или неверный угол патрубка создают натяг, затрудняют герметичную сборку и могут привести к повторному подсосу воздуха. Компенсировать такую ошибку усиленной затяжкой хомута или крепежа нельзя.
