Маховик (обгонная муфта) Delta в сборе AMG-3

Маховик (обгонная муфта) Delta в сборе AMG-3 — деталь пускового механизма мопеда. Обгонная муфта передаёт вращение при запуске двигателя, а после его пуска позволяет ведущей и ведомой частям вращаться независимо. Такое действие нужно, чтобы работающий двигатель не продолжал принудительно раскручивать привод стартера. Исполнение в сборе предназначено для замены собранной детали с сохранением штатной схемы механизма.

Конструкция и работа

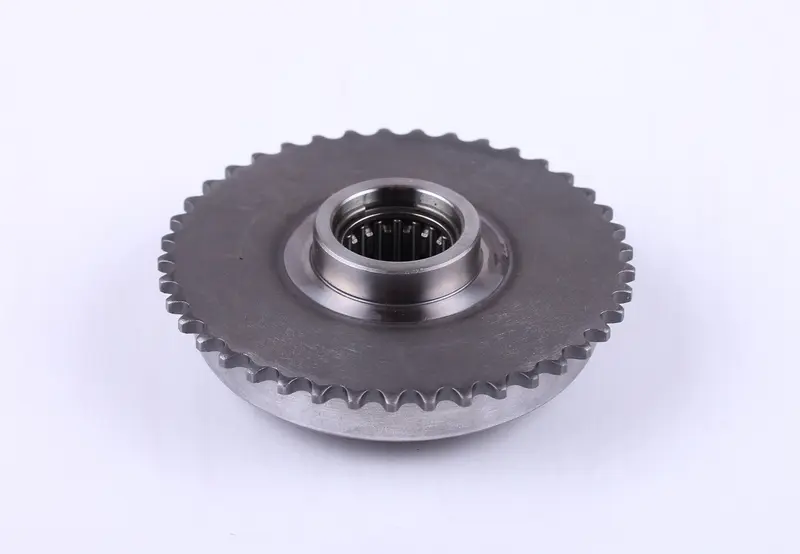

Деталь имеет круглый корпус с зубчатым венцом по наружному краю, выступающую центральную ступицу и роликовые элементы внутри посадочного отверстия. При подборе значение имеет вся геометрия: совпадение только наружного диаметра ещё не означает, что венец окажется в одной плоскости с ответной частью привода. Центральная посадка определяет положение детали на валу, а высота ступицы влияет на взаимное расположение соседних деталей.

Исправная обгонная муфта должна подхватывать вращение в предусмотренном направлении и освобождать его в противоположном. Износ контактных поверхностей, повреждение зубьев или заедание механизма нарушают эту работу. Причиной проверки становятся прокручивание стартера без уверенного проворачивания двигателя, периодические срывы зацепления, стук или скрежет при пуске. Эти признаки требуют осмотра всего пускового привода: одна лишь замена муфты не устранит повреждения соседних деталей.

Что сверить при подборе

Применяемость указана для Delta. Сравнивайте новую сборку со снятой деталью и устройством конкретного двигателя. Особое внимание уделяйте посадке, положению венца и направлению срабатывания муфты: внешне близкие детали могут по-разному взаимодействовать с валом и приводом.

• Проверьте наружный диаметр венца, число зубьев и их профиль — они должны соответствовать ответной части.
• Сопоставьте диаметр и глубину центрального отверстия, общую толщину детали и выступ ступицы.
• Сверьте расположение упорных поверхностей, способ фиксации и порядок размещения штатных шайб и втулок.
• Убедитесь, что направление блокировки и свободного хода соответствует снятой исправной детали либо схеме двигателя.

Замена и контроль

При разборке сохраните последовательность шайб, втулок и других деталей, задающих осевое положение сборки. Для снятия используйте инструмент, предусмотренный конструкцией двигателя; удары по венцу и ступице способны повредить зубья и посадку. После снятия проверьте вал, ответную звёздочку или шестерню, а при цепном приводе — также цепь. Задиры, сколы и заметный люфт требуют устранения до установки новой муфты.

Очистите посадочные поверхности, выполните смазку и затяжку крепежа по требованиям двигателя. Не пытайтесь компенсировать несовпадение размеров случайными шайбами или подгонкой зубьев. Ошибка в осевом положении вызывает перекос зацепления, а неверная посадка может привести к заеданию и повторному повреждению привода. До закрытия механизма проверьте свободный ход и срабатывание муфты; после сборки выполните короткий пробный пуск и убедитесь, что нет постороннего шума и продолжительного зацепления после запуска.
