Крышка блока двигателя 168F/170F (6,5/7 Hp) для бензогенератора 2–3,5 кВт и мотоблока AMG

Крышка блока двигателя для бензогенераторов 2–3,5 кВт и мотоблоков с двигателями 168F/170F (6,5/7 Hp), обозначение AMG. Закрывает боковую часть картера и вместе с уплотнением стыка удерживает масло внутри двигателя. Это корпусная деталь: для её замены нужно сверить не только контур, но и посадочные места, отверстия и расположение креплений. Ошибка в подборе может помешать сборке даже при совпадении обозначения двигателя.

Конструкция и причины замены

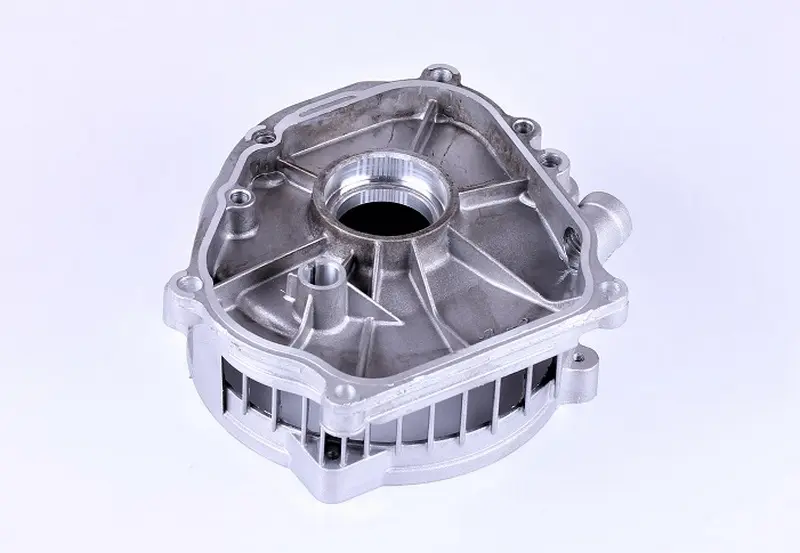

Крышка имеет центральное отверстие с обработанным посадочным участком, внутренние рёбра и крепёжные отверстия по периметру. По краю проходит поверхность прилегания к блоку. Рёбра связывают центральную часть с наружными стенками, а точность посадочных поверхностей и состояние стыка имеют значение для правильной сборки и герметичности картера.

Поводом для замены служат трещины корпуса, отколотые крепёжные ушки, повреждения посадочных мест или деформация поверхности прилегания. Такие дефекты могут появиться после удара, перекоса при сборке или чрезмерной затяжки крепежа. Следы масла по стыку требуют проверки: течь может быть связана с уплотнением, а не с повреждением самой крышки. Если посадочное место разбито, установка нового уплотнения не устраняет причину неисправности.

Что сверить со снятой крышкой

Сопоставьте наружный контур, число и расположение крепёжных отверстий, высоту корпуса и положение центрального отверстия. Отдельно проверьте диаметры и глубину посадочных участков, форму внутренней полости, расположение выступов и боковых отверстий. Сравнивать удобнее обе стороны снятой детали: совпадение внешней формы ещё не означает, что внутренние поверхности не будут мешать механизму.

Осмотрите сопряжение с блоком и места установки уплотнений. Прокладку подбирают по контуру стыка и расположению отверстий, сальник — по его маркировке и посадочным размерам. Если в крышке предусмотрена установка подшипника, также проверяют его размеры и состояние посадки. Уплотнения с затвердевшими кромками, надрывами или следами повреждения стоит заменить при разборке; одновременно осмотрите поверхность вала в месте контакта с сальником.

Особенности установки

Работу выполняют на остывшем двигателе, исключив случайный запуск и слив масло до вскрытия картера. После снятия старой крышки очищают плоскость блока от остатков прокладки, не царапая поверхность и не оставляя мусор внутри. Проверяют состояние резьбы, крепежа и установочных втулок, если они есть. Порядок переноса внутренних деталей и требования к уплотнению стыка берут из инструкции конкретного двигателя.

Крышку совмещают с посадками без ударов и перекоса. Нельзя притягивать её болтами, если она упирается и не садится на место: так можно повредить корпус или зажать внутренние детали. Крепёж затягивают равномерно, в несколько проходов, с моментом по инструкции двигателя. После сборки проверяют свободное проворачивание механизма, восстанавливают уровень масла и контролируют стык на течь. Закусывание, посторонний шум или повторная утечка требуют проверки посадки и уплотнений до дальнейшей работы.
