Крышка топливного бака мотоблока 175N/180N (7/9Hp) с сеткой под потайную горловину AMG-2

Крышка топливного бака с сеткой под потайную горловину предназначена для мотоблоков 175N/180N (7/9Hp). Она закрывает заправочное отверстие, а сетчатая вставка задерживает крупные частицы загрязнений при заливке топлива. Такое исполнение подбирают по устройству горловины: совпадения обозначения двигателя недостаточно, если бак ранее меняли.

Крышка и заправочная сетка

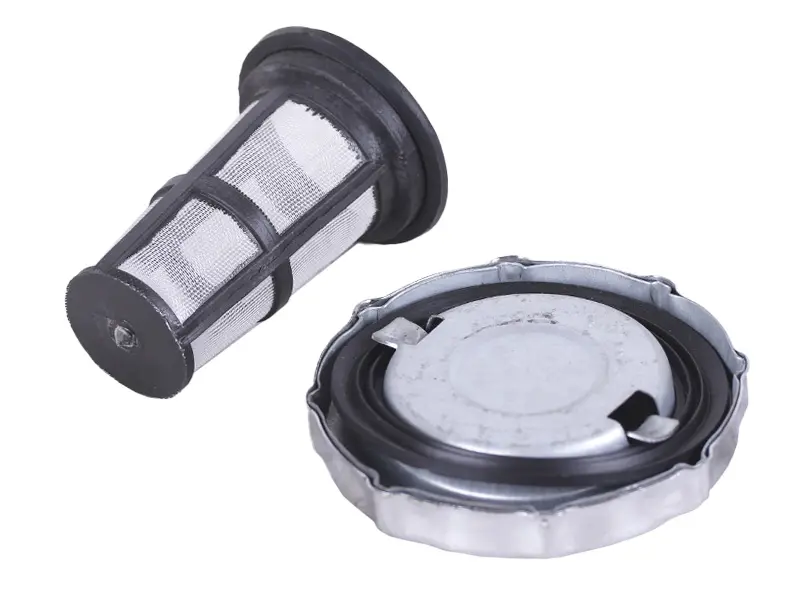

Крышка имеет круглый корпус с рельефным краем, внутреннюю прижимную часть и кольцевое уплотнение. Удлинённая сетчатая вставка выполнена в форме стакана с опорным бортиком и рёбрами каркаса. Бортик удерживает её в горловине, а сетчатые стенки пропускают топливо во время заправки. При подборе учитывайте посадку обеих деталей: вставка должна размещаться без перекоса и не мешать закрыванию крышки.

Заправочная сетка помогает задержать сор, попавший вместе с топливом из ёмкости или воронки. Она не заменяет другие фильтры топливной системы. Разрыв сетки оставляет загрязнениям свободный проход, а плотный слой осадка на её стенках замедляет заправку. Поэтому при обслуживании проверяют и целостность ячеек, и состояние каркаса.

Когда требуется замена

Повод осмотреть крышку — следы топлива вокруг горловины, неплотное закрывание, повреждённые зацепы или заметно деформированный корпус. Уплотнение проверяют на трещины, надрывы и потерю упругости. Если крышка перестала удерживаться, не стоит компенсировать износ дополнительными прокладками: они меняют посадку и могут помешать нормальной фиксации.

Сетчатую вставку меняют при разрывах, отслоении сетки от каркаса, повреждении бортика или смятии, из-за которого она не садится на место. Загрязнение само по себе ещё не означает поломку: целую вставку можно очистить подходящим для топливных деталей средством. При очистке нельзя растягивать ячейки острым инструментом.

Что сверить при подборе

Сравните со снятой крышкой форму внутреннего крепления, расположение зацепов, глубину посадки и поверхность прилегания уплотнения. Отдельно проверьте диаметр и профиль горловины. Крышка должна фиксироваться штатным способом, без подгибания креплений и чрезмерного усилия. Слишком свободная посадка способна привести к подтеканию топлива при тряске.

Для сетки сопоставьте длину стакана, наружный диаметр, форму и размер опорного бортика. Слишком длинная вставка может упереться внутрь бака, а неподходящий бортик — провалиться в отверстие либо выступить над посадочным местом. Проверяйте также пространство под крышкой: при закрывании она не должна сминать сетку.

Установка и проверка

Работайте на остывшей технике вдали от огня. Сначала очистите участок вокруг заправочного отверстия, чтобы грязь не осыпалась в бак. Снимите старую крышку и вставку, осмотрите кромку горловины и ответные участки крепления. Заусенцы, вмятины и загрязнения на уплотняемой поверхности могут мешать прилеганию даже новой крышки.

Установите сетку ровно на её опорное место, затем закройте крышку обычным движением. Убедитесь, что уплотнение не завернулось, крышка удерживается и не открывается от лёгкого касания. После заправки вытрите наружную поверхность и проверьте, не появляется ли топливо по краю. Если остаются перекос или подтекание, повторно проверьте соответствие деталей и состояние самой горловины.
