Вилка заднего маятника Delta AMG-3

Вилка заднего маятника Delta AMG-3 — деталь задней подвески мопеда, которая удерживает заднее колесо и позволяет ему перемещаться относительно рамы при работе подвески. От геометрии маятника и состояния его креплений зависят положение колеса, правильность хода цепи и отсутствие бокового смещения под нагрузкой. Замену подбирают по конструкции снятой детали и расположению соединений.

Конструкция и назначение

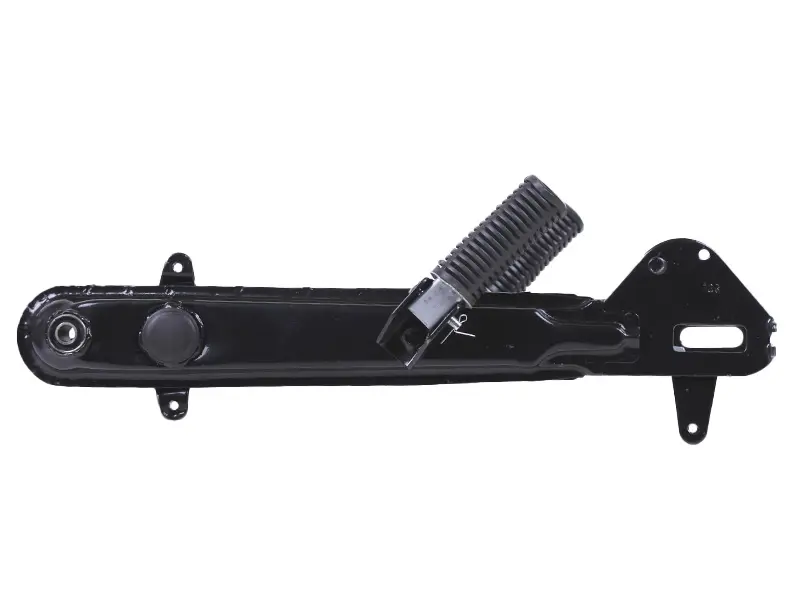

Деталь имеет чёрное покрытие, продольный корпус, круглую посадочную зону на одном конце и вытянутый паз на другом. На корпусе расположены крепёжные проушины; сбоку установлена откидная подножка с рифлёной опорной поверхностью. При подборе учитывают не только основной корпус, но и положение выступающих креплений: они должны совпасть с ответными точками на мопеде и не мешать соседним деталям.

Маятник передаёт нагрузки от заднего колеса к раме через шарнир и подвеску. Его повреждение может нарушить взаимное положение колеса, цепи и креплений амортизаторов. Поэтому при замене важны прямолинейность корпуса, целость проушин и состояние посадочных мест, а не только возможность вставить крепёж.

Когда нужна замена

Повод осмотреть маятник — боковой люфт заднего колеса, стук в районе шарнира, заметный перекос колеса или затруднённая регулировка цепи. Такие симптомы могут быть связаны и с износом втулок, подшипников или ослабленным крепежом, поэтому сначала определяют источник движения. Саму вилку меняют при деформации после удара, трещинах, повреждении проушин и выработке посадочных мест, которую нельзя устранить заменой сопряжённых деталей.

Что сверить при подборе

• Расстояние от оси шарнира до зоны крепления заднего колеса и ширину между сторонами маятника.
• Размеры шарнирного соединения, положение втулок, распорных деталей и уплотнений.
• Форму и направление пазов под ось колеса, расположение натяжителей цепи.
• Места крепления амортизаторов, защитных деталей и подножек, зазоры до колеса и цепи.

Сравнивайте деталь со снятым маятником по точкам крепления, а не только по общему силуэту. Несовпадение ширины или положения посадок может привести к перекосу колеса либо зажатию шарнира при затяжке. Не компенсируйте такую разницу случайными шайбами, изгибанием проушин или растачиванием отверстий: это меняет условия работы соединения.

Особенности установки

Мопед устойчиво фиксируют и разгружают заднюю подвеску. Освобождают соединения, которые удерживают маятник или мешают его снятию, сохраняя порядок втулок, шайб и распорных деталей. После демонтажа осматривают ось шарнира, сопряжённые посадки и крепления амортизаторов. Изношенные втулки, подшипники и повреждённый крепёж заменяют вместе с вилкой, если проверка выявила их неисправность.

Новый маятник устанавливают без принудительного стягивания несовпадающих креплений. Порядок сборки, смазку шарнира и усилия затяжки выбирают по руководству к мопеду. Затем выставляют заднее колесо, регулируют натяжение цепи и проверяют свободное движение подвески, отсутствие бокового люфта и контакта с соседними деталями. Неверная сборка способна вызвать заедание шарнира, ускоренный износ цепи и нестабильное поведение задней части мопеда.
