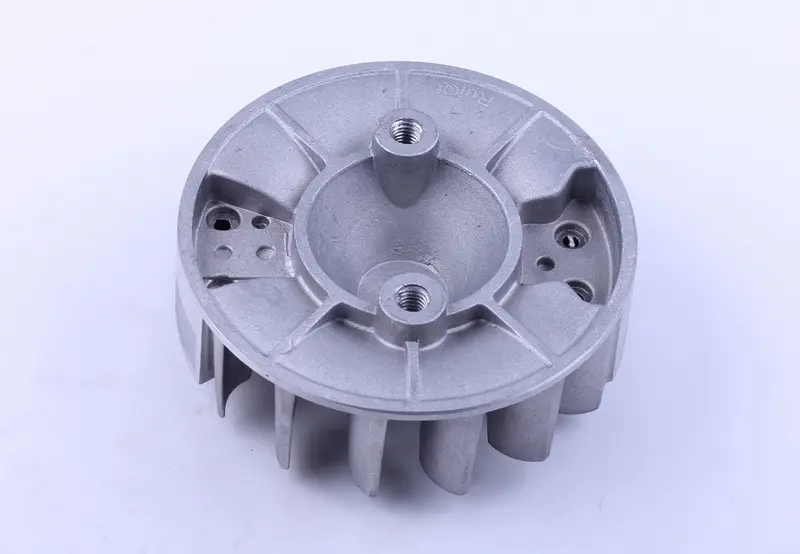

Магнето (маховик) мотокосы AMG

Магнето мотокосы AMG — маховик с лопастями, который работает в системе зажигания двигателя. При вращении магнитная часть маховика взаимодействует с катушкой зажигания, обеспечивая образование искры на свече. Лопасти участвуют в обдуве двигателя, а масса вращающейся детали помогает сглаживать неравномерность его работы. Поэтому при замене важны и посадка на вал, и соответствие конструкции снятому маховику.

Конструкция и причины замены

Деталь имеет круглую форму, лопасти по наружному краю, рёбра на торцевой стороне и две выступающие стойки с резьбовыми отверстиями. При подборе нужно учитывать расположение всех этих элементов: похожий по диаметру маховик может отличаться высотой, креплением сопряжённых деталей и расстоянием до корпуса. Целые лопасти и отсутствие деформации особенно важны для свободного вращения и равномерного обдува.

Поводом для замены служат трещины, сколы лопастей, повреждение посадки, сорванная резьба или следы сильного задевания соседних деталей. После удара либо неправильного снятия маховик может начать вращаться с биением. Это способно вызвать вибрацию, касание катушки или кожуха. Отсутствие искры и трудный запуск сами по себе ещё не доказывают неисправность маховика: сначала нужно определить причину, чтобы замена действительно устранила проблему.

Как сверить со снятой деталью

Сравните посадочное отверстие и форму сопряжения с валом, наружный диаметр, общую высоту, положение лопастей и выступающих частей. Отдельно проверьте число, расположение и резьбу крепёжных отверстий. Если соединение со шпонкой, должны совпасть положение и форма паза. Ориентироваться только на название мотокосы или общий силуэт детали недостаточно: ошибка в посадке мешает правильному закреплению на валу.

Со стороны зажигания сверяют расположение магнитной части относительно катушки и элементов, задающих положение маховика на валу. Также проверяют сопряжение с деталями запуска, если они закреплены на маховике. Несоответствие этих участков может нарушить момент образования искры или работу стартера, даже когда деталь удаётся установить. Полезно сравнить оба маховика со всех сторон и проверить каждый размер, от которого зависит сборка.

Особенности установки

Работу выполняют на остывшем двигателе со снятым колпачком свечи. Перед разборкой запоминают порядок крепежа и сопряжённых деталей. Для снятия используют подходящий к конструкции съёмник; поддевать маховик за лопасти и сбивать его ударами нельзя — так легко повредить деталь и вал. Посадочные поверхности очищают и осматривают, проверяют состояние резьбы, крепежа и шпонки, если она предусмотрена. Повреждённые крепёжные и фиксирующие детали заменяют.

Маховик устанавливают в предусмотренном положении и затягивают крепление по требованиям двигателя. Зазор между ним и катушкой выставляют по инструкции к мотокосе. Пока кожух снят, стоит осмотреть катушку, детали зацепления стартера и внутреннюю поверхность кожуха на следы касания. После сборки вручную проверяют свободное вращение: задевание, перекос или люфт требуют устранения до запуска. Правильная посадка сохраняет положение маховика и не позволяет креплению работать с лишней нагрузкой.
