Коромысла клапанов (рокеры), пара для мотоблока 180N (9Hp) AMG-2

Коромысла клапанов, или рокеры, для мотоблока с двигателем 180N (9Hp) — пара деталей клапанного механизма. Они передают движение от штанг к клапанам: каждое коромысло поворачивается на оси и нажимает на стержень клапана, открывая его в нужный момент. От состояния опоры и контактных поверхностей зависит точность передачи движения и возможность правильно выставить тепловой зазор.

Конструкция и работа

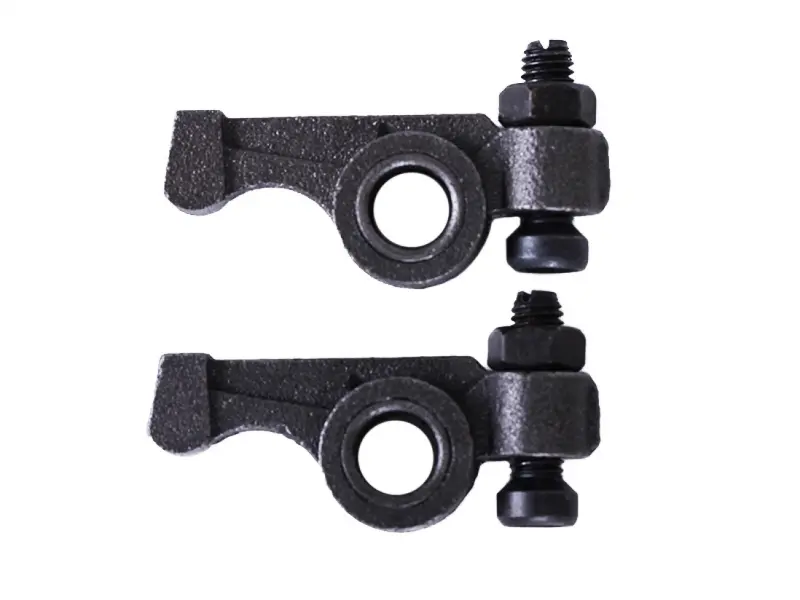

В паре два коромысла с центральными посадочными отверстиями, контактными площадками на одном плече и регулировочными винтами с контргайками на другом. Винт служит для настройки зазора, а контргайка удерживает выбранное положение. При подборе имеют значение не только отверстие под ось, но и взаимное расположение плеч: контактная площадка должна правильно работать со стержнем клапана, а регулировочная часть — со штангой.

Когда нужна замена

Повод осмотреть рокеры — усилившийся стук под клапанной крышкой, заметный боковой люфт или зазор, который снова меняется вскоре после регулировки. О необходимости замены говорят трещины, выработка посадочного отверстия, глубокие борозды и раковины на контактной площадке. Повреждённая резьба винта или контргайки мешает надёжно зафиксировать настройку. При этом один лишь шум не доказывает износ коромысел: сначала проверяют сам зазор и состояние соседних деталей.

Недостаточная смазка и загрязнения ускоряют износ опоры и поверхностей трения. Если заменить коромысла, оставив сильно изношенную ось, люфт может сохраниться. Вместе со снятыми деталями стоит осмотреть ось, опоры, концы штанг и торцы стержней клапанов. Повреждённые сопряжённые детали меняют по результатам проверки; уплотнение клапанной крышки также оценивают при разборке.

Что сверить при подборе

Сопоставьте новые коромысла со снятой парой по форме, расположению контактных площадок, посадке на ось и ширине опорной части. Проверьте длину и изгиб плеч, положение регулировочных винтов и форму их рабочих концов. Деталь должна занимать своё место без перекоса и без смещения точки контакта с клапаном. Совпадение одного посадочного отверстия ещё не означает, что геометрия рычага подходит механизму.

Особенности установки

Работу выполняют на остывшем двигателе, исключив случайный запуск. При снятии запоминают расположение коромысел, дистанционных и фиксирующих деталей, чтобы восстановить порядок сборки. Ось и посадочные поверхности очищают, проверяют на задиры и смазывают по инструкции двигателя. После установки проверяют свободное движение коромысел и правильное положение штанг; крепёж затягивают с установленным изготовителем усилием.

Тепловые зазоры регулируют в положении механизма, предусмотренном инструкцией двигателя. После затяжки контргаек их измеряют повторно: винт может сместиться при фиксации. Затем вручную проворачивают двигатель и убеждаются, что механизм движется без заеданий. Слишком большой зазор вызывает ударную работу, а слишком малый может мешать полному закрытию клапана. Неподходящая геометрия рокера создаёт неправильный контакт и ускоряет износ сопряжённых поверхностей.
