Коммутатор зажигания 4T GY6 50 AMG-4

Коммутатор зажигания 4T GY6 50 AMG-4 предназначен для системы зажигания четырёхтактного двигателя GY6 50. Он управляет импульсами, от которых зависит образование искры на свече в нужный момент. При исправной проводке и остальных компонентах зажигания работа коммутатора необходима для запуска и устойчивой работы двигателя. Его заменяют при подтверждённой неисправности электронного блока или повреждении корпуса и контактов.

Корпус и подключение

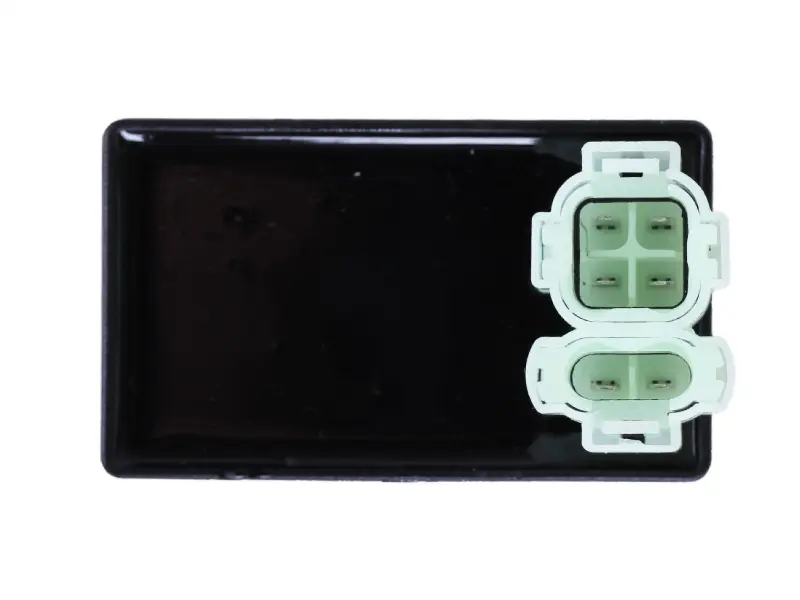

Блок имеет чёрный прямоугольный корпус и два расположенных рядом разъёма: один на четыре контакта, второй на два. Светлые корпуса разъёмов снабжены выступами для фиксации ответных колодок. При подборе нужно учитывать не только число контактов, но и форму разъёмов, положение направляющих и защёлок. Колодка должна соединяться без перекоса и удерживаться после подключения: неплотный контакт способен вызывать перебои зажигания при вибрации.

Когда нужна замена

Поводом проверить коммутатор могут быть отсутствие искры, затруднённый запуск, внезапное прекращение работы двигателя или перебои после прогрева. Эти симптомы встречаются и при неисправностях свечи, катушки, датчика зажигания либо проводки, поэтому менять блок только по одному признаку не стоит. Сначала проверяют состояние соединений, массу и поступление необходимых сигналов по схеме конкретной техники. Окисление контактов, повреждённые провода и ослабленные колодки могут давать те же проявления, что и отказ самого блока.

Что сверить со снятой деталью

Сопоставьте обозначение двигателя, маркировку прежнего коммутатора, расположение контактов и назначение каждого вывода. Отдельно проверьте тип питания системы зажигания: блоки для переменного и постоянного тока нельзя выбирать только по совпадению штекеров. Одинаковая форма колодок сама по себе не подтверждает электрическую совместимость. Также сравните габариты корпуса и способ удержания в штатном месте, чтобы проводка подключалась свободно, без натяжения и вынужденных перегибов.

Установка и проверка

Работу выполняют при выключенном зажигании и отключённом питании согласно инструкции техники. Перед снятием запоминают расположение проводов и положение блока. Колодки отсоединяют за корпус, освободив фиксаторы; тянуть за провода нельзя. Пока разъёмы доступны, осматривают клеммы, изоляцию и крепление рядом с коммутатором. Подгоревшие или разболтанные контакты требуют устранения причины повреждения: новый блок не исправит плохое соединение.

Коммутатор закрепляют в штатном держателе, подключают подходящие колодки до фиксации и укладывают жгут без контакта с горячими и подвижными деталями. Если держатель повреждён, его также меняют, чтобы корпус не болтался на проводах. После подключения проверяют запуск и работу двигателя, в том числе после прогрева. Ошибка в питании или распиновке может привести к отсутствию искры и повреждению компонентов зажигания. Если неисправность сохраняется, продолжают проверку системы, а не переставляют контакты наугад.
