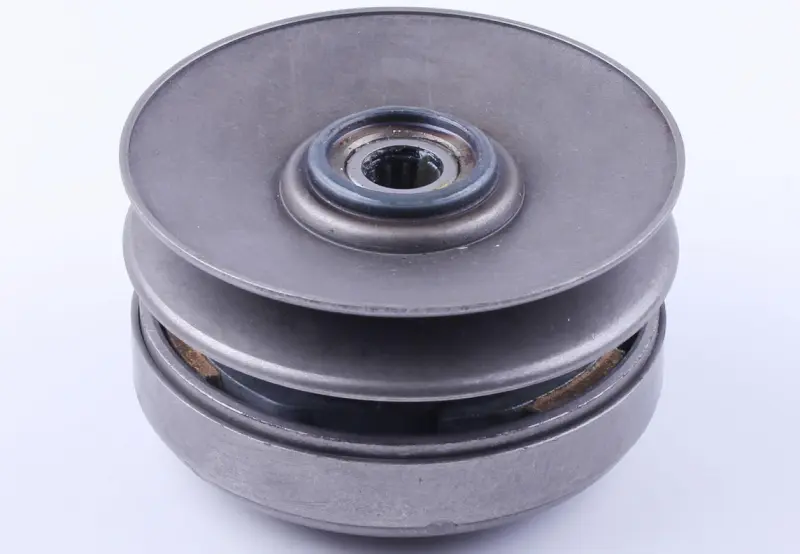

Вариатор задний 4T GY6 125/150 с барабаном AMG-2

Задний вариатор с барабаном для 4T GY6 125/150 — ведомая часть ременной трансмиссии скутера. Он работает в паре с передним вариатором: ремень перемещается между щеками шкива, меняя рабочий радиус и передаточное отношение. От свободного хода подвижной щеки и состояния поверхностей зависит, насколько плавно скутер разгоняется и реагирует на изменение нагрузки. Обозначение 4T указывает на четырёхтактный двигатель.

Конструкция и работа

Основу детали составляет шкив с двумя щеками и канавкой под клиновой ремень. В центре находится посадочное отверстие, со стороны сцепления расположен барабан. При трогании центробежное сцепление передаёт вращение барабану, а затем к редуктору. Поэтому состояние заднего шкива влияет на работу ремня, а состояние барабана — на характер включения сцепления. Исполнение с барабаном позволяет заменить и эту сопряжённую часть при её износе.

Когда требуется замена

Повод проверить задний вариатор — рывки при старте, вибрация, посторонний шум со стороны трансмиссии или ситуация, когда обороты растут, а разгон заметно ухудшается. Эти симптомы могут быть связаны также с ремнём и сцеплением, поэтому решение о замене принимают после осмотра. На щеках ищут глубокие борозды, задиры и следы неравномерной выработки; проверяют плавность перемещения подвижной части и отсутствие выраженного люфта.

У барабана проверяют внутреннюю рабочую поверхность: трещины, глубокие риски и следы сильного перегрева требуют внимания. Изношенные накладки сцепления, заедающий механизм шкива и загрязнение ремня могут вызывать пробуксовку и нагрев. Если оставить причину неисправности, новая деталь также будет работать с перегрузкой.

Что сверить при подборе

Сопоставьте снятую деталь с заменой по посадке на вал, общей высоте, диаметру шкива и расположению его рабочих поверхностей. Отдельно сравните диаметр и глубину барабана, его посадочную часть и взаимное положение шкива и сцепления. Проверьте соответствие установленному ремню: он должен работать в канавке без перекоса и касания соседних деталей. Ошибка в посадке или высоте сборки может нарушить соосность ремня либо помешать правильной затяжке крепления.

Особенности установки

После снятия крышки трансмиссии освобождают ремень и снимают прежнюю сборку, фиксируя её подходящим удерживающим инструментом. Сохраняют порядок шайб и втулок, очищают посадочное место и сверяют новую деталь со снятой. Разборка подпружиненной части требует приспособления, удерживающего пружину: ослаблять её крепление без контролируемого сжатия нельзя.

При установке ремень утапливают между щеками заднего шкива, чтобы он не мешал сборке переднего. Крепёж затягивают с моментом, указанным в руководстве конкретного скутера. На поверхности, соприкасающиеся с ремнём, и внутрь барабана не должны попадать масло и смазка. Одновременно осматривают ремень, накладки сцепления и доступные подшипники; повреждённые детали заменяют. До запуска проверяют посадку сборки, свободное вращение и отсутствие задеваний, затем устанавливают крышку трансмиссии.
