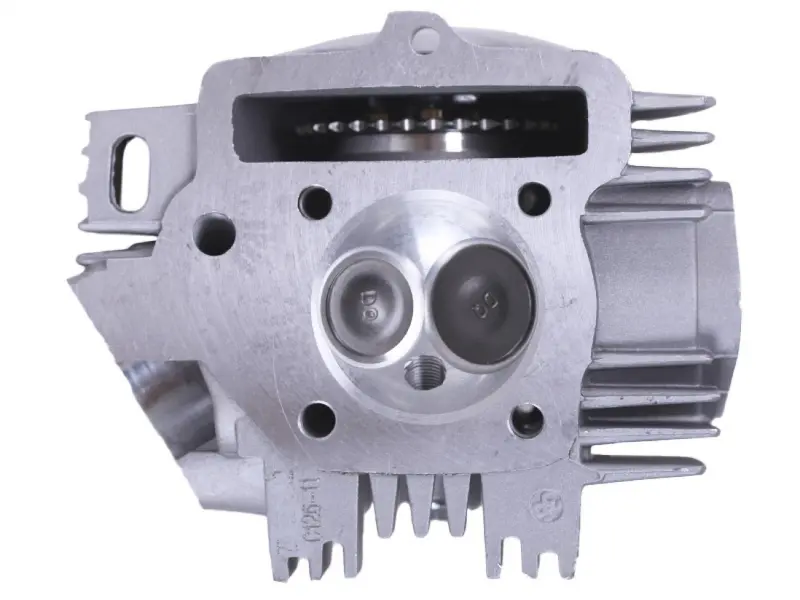

Головка цилиндра Active 110 (Ø52) в сборе AMG-3

Головка цилиндра Active 110 (Ø52) в сборе устанавливается над цилиндром и закрывает камеру сгорания. Через её впускной и выпускной каналы проходит газообмен, а клапаны обеспечивают герметичность камеры во время сжатия и рабочего хода. От состояния головки, клапанов и плоскости прилегания зависит способность двигателя удерживать компрессию, уверенно запускаться и работать без потери тяги.

Устройство и причины замены

Головка имеет наружные рёбра охлаждения, камеру сгорания с двумя клапанами, резьбовое отверстие под свечу и отверстия крепления. Рёбра увеличивают поверхность отвода тепла, а прилегающая к цилиндру плоскость образует соединение через прокладку. Исполнение в сборе нужно учитывать при сравнении с отдельным корпусом: при ремонте имеет значение не только сама отливка, но и состояние установленного клапанного механизма.

Поводом проверить головку становятся снижение компрессии, затруднённый запуск, потеря мощности и следы прорыва газов по стыку с цилиндром. Замена может потребоваться при трещинах, повреждении свечной резьбы, деформации плоскости после перегрева или износе посадочных мест клапанов. Эти признаки сами по себе не определяют неисправную деталь: перед разборкой стоит установить, где именно возникает утечка, чтобы не менять исправную головку из-за повреждённой прокладки.

Что сверить при подборе

Ориентируйтесь на обозначение Ø52 и конструкцию снятой головки. Сопоставьте расположение крепёжных отверстий, форму камеры сгорания, контур прилегающей плоскости и проход для привода газораспределения. Проверьте совпадение масляных каналов и отверстий прокладки: перекрытый канал нарушает подачу масла, даже если деталь удаётся закрепить на шпильках.

Отдельно сравните места присоединения впуска и выпуска, крепления крышек, расположение свечи и параметры её резьбы. Сверьте устройство привода клапанов и сопряжение с деталями, которые будут перенесены со старой головки. Одного совпадения внешнего контура недостаточно: несовместимые каналы или крепления затруднят сборку, а несоответствие камеры сгорания и клапанного механизма может привести к контакту клапанов с поршнем.

Особенности установки

Головку снимают с остывшего двигателя, предварительно выставив механизм газораспределения по меткам согласно руководству к мотору. При разборке фиксируют цепь привода, чтобы она не провалилась внутрь. Посадочные поверхности очищают от остатков прокладки без повреждения металла, проверяют их ровность и состояние резьб. Между головкой и цилиндром устанавливают новую подходящую прокладку, совмещая все отверстия.

Одновременно осматривают направляющие втулки установки головки, крепёж, уплотнения крышек и патрубков, цепь и натяжитель. Повреждённые уплотнения заменяют. Крепления головки затягивают в последовательности и с моментом, установленными для двигателя: неравномерная затяжка может вызвать деформацию и негерметичность стыка. После сборки выставляют фазы и клапанные зазоры, вручную проворачивают коленвал и повторно проверяют метки. Первый запуск выполняют после проверки свободного вращения, затем контролируют отсутствие утечек и постороннего стука.
