Звёзды трансмиссии Delta 428-14T + 428-41T, пара AMG-2

Пара звёзд трансмиссии Delta 428-14T + 428-41T предназначена для цепного привода заднего колеса. В набор входят малая ведущая звезда на 14 зубьев и большая ведомая на 41 зуб. Ведущая передаёт вращение от выходного вала двигателя на цепь, а ведомая — от цепи на колесо. Обе звезды подбираются под цепь типоразмера 428 с шагом 12,7 мм.

Конструкция и работа привода

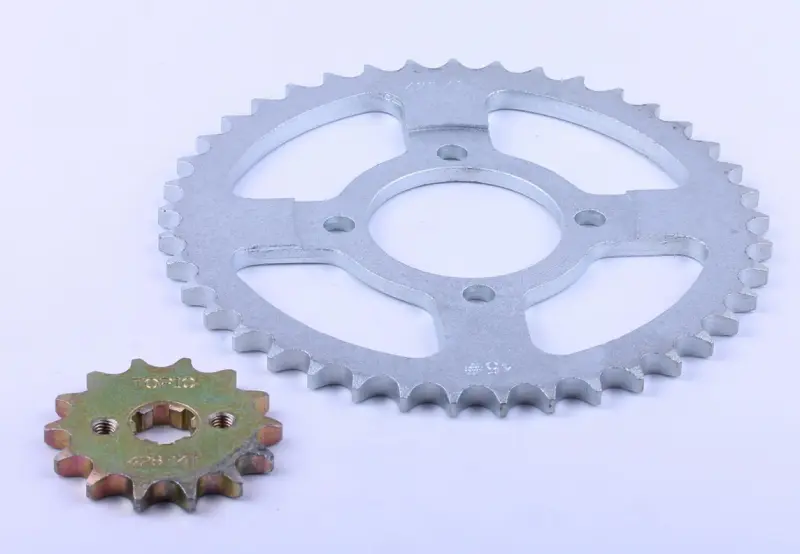

У малой звезды предусмотрены центральное шлицевое отверстие и два резьбовых отверстия по бокам. У большой — центральное посадочное отверстие, четыре крепёжных отверстия и четыре крупных окна в диске. При подборе значение имеют не только число зубьев и типоразмер цепи, но и точное совпадение посадок: звезда должна правильно фиксироваться на валу или ступице и сохранять линию движения цепи.

Сочетание 14 и 41 зуба задаёт передаточное отношение цепной передачи. Если снятые звёзды имеют другое число зубьев, установка такой пары изменит соотношение скорости колеса и оборотов двигателя. Поэтому при обычной замене изношенных деталей стоит сверить числа зубьев с прежним комплектом. Один лишь одинаковый шаг цепи не подтверждает совместимость: цепь должна соответствовать звёздам по полному типоразмеру 428.

Когда требуется замена

Повод осмотреть звёзды — вытянутые в одну сторону, заострённые или повреждённые зубья, неравномерный шум привода, рывки и плохое прилегание цепи. Износ ускоряется при недостатке смазки, попадании абразивной грязи, перекосе колеса и неправильном натяжении. Повреждённая посадка или разбитые крепёжные отверстия также требуют внимания: новая цепь не устранит люфт самой звезды.

Вместе со звёздами проверяют цепь: подвижность звеньев, состояние роликов и равномерность натяжения при повороте колеса. Изношенная цепь быстрее портит новые зубья, поэтому при заметной выработке цепь и обе звезды обычно меняют вместе. Также стоит осмотреть фиксатор ведущей звезды, крепёж ведомой и поверхности, на которые они опираются.

Что сверить со снятыми деталями

• Для ведущей звезды — форму и число шлицев, толщину посадочной части, положение боковых отверстий и способ фиксации.
• Для ведомой — диаметр центрального отверстия, расстояния между четырьмя крепёжными отверстиями, их диаметр и положение зубчатого венца относительно посадочной плоскости.
• Для пары — обозначение цепи 428, числа зубьев 14T и 41T, а также расположение звёзд в одной плоскости после монтажа.

Особенности установки

Технику устойчиво устанавливают с выключенным двигателем, освобождают цепь и снимают старые звёзды. Посадочные поверхности очищают, проверяют шлицы и крепления. Новые детали должны садиться без принудительного стягивания болтами и без перекоса. Порядок фиксации и моменты затяжки выбирают по руководству к технике; изношенный крепёж заменяют.

После сборки выставляют положение заднего колеса и свободный ход цепи по руководству, затем вручную проворачивают колесо и проверяют натяжение в нескольких положениях. Заедание, боковой увод цепи или заметное биение звезды требуют устранения причины до эксплуатации. Ошибка в посадке, смещении венца или натяжении приводит к ускоренному износу зубьев и цепи, повышает нагрузку на вал и подшипники.
