Замок зажигания для мотоблока 190N/195N (12/15Hp) AMG-2

Замок зажигания для мотоблока 190N/195N (12/15Hp) AMG-2 служит для управления питанием и запуском с помощью ключа. Он переключает контакты в соответствии с положением ключа и схемой подключения техники. Сам замок не создаёт искру: его задача — подавать или отключать питание нужных потребителей и передавать команду на пуск там, где это предусмотрено проводкой.

Устройство и причины замены

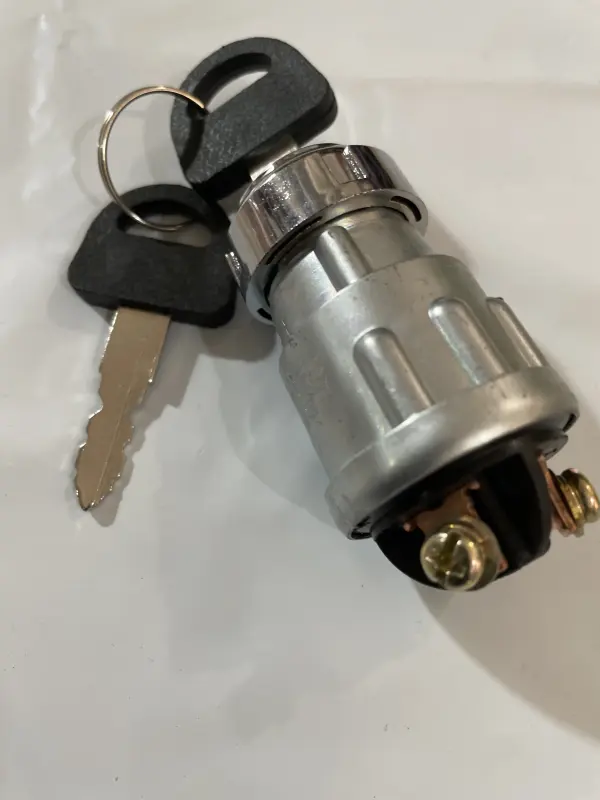

Замок имеет цилиндрический корпус, лицевую крепёжную часть и заднюю контактную часть с винтовыми выводами. При установке лицевая часть остаётся доступной для ключа, а провода подключаются с обратной стороны панели. Для такого крепления требуется место не только под корпус, но и под наконечники проводов: они не должны упираться в соседние детали или натягивать проводку.

Повод проверить замок — заедание ключа, нечёткое переключение положений, перебои питания при его повороте или отсутствие реакции на попытку запуска. Изношенный механизм может требовать покачивания ключа, а плохой контакт способен нагреваться под нагрузкой. Пыль и влага в механизме, ослабленные соединения и частые рывки за ключ ускоряют износ. Применять силу при заедании не стоит: можно повредить ключ и личинку.

Сходные неполадки возникают при разряженном аккумуляторе, окислении наконечников и обрыве провода. Поэтому замена оправдана после проверки питания, соединений и переключения контактов самого замка. Если наконечник потемнел или изоляция рядом с ним оплавилась, одной замены замка недостаточно — повреждённое соединение тоже нужно восстановить.

Что сверить при подборе

Сравните снятый замок с новым по форме крепления, посадочному отверстию, длине корпуса за панелью и расположению выводов. Крепёж должен удерживать корпус без проворачивания при работе ключом. Слишком длинная задняя часть может мешать установке, а несовпадение посадки не позволит надёжно закрепить замок.

Отдельно проверьте число выводов, их обозначения, положения ключа и порядок замыкания контактов. Одинаковый внешний вид ещё не означает одинаковую схему переключения. Если старый замок возвращает ключ из положения запуска после отпускания, это свойство также нужно сверить. Подключать провода только по их цвету или расположению винтов нельзя: ориентиром служат схема техники и назначение каждого вывода.

Установка и проверка

До снятия отключите аккумулятор по инструкции к мотоблоку, обозначьте провода и зафиксируйте их прежнее подключение. Осмотрите наконечники, изоляцию и место крепления на панели. Ослабленные, окисленные или повреждённые наконечники замените подходящими; провода уложите так, чтобы край панели не перетирал изоляцию.

Закрепите корпус, затем подключите выводы по проверенной схеме. Затягивайте соединения без чрезмерного усилия, чтобы не повредить контактную часть. После подключения проверьте работу предусмотренных положений ключа, отключение питания и отсутствие нагрева соединений. Ошибка в назначении выводов может вызвать отказ запуска, постоянное питание потребителей или повреждение проводки. Если поведение замка не соответствует схеме, прекратите проверку и уточните подключение.
