Ножка кикстартера Delta, Alpha (хром) AMG-3

Ножка кикстартера Delta, Alpha (хром) — наружный рычаг ножного запуска двигателя. Она устанавливается на вал кикстартера и передаёт усилие от ноги механизму запуска. Деталь нужна при замене погнутого рычага, повреждённого крепления или изношенной опоры для обуви. Хромированное исполнение подходит для сохранения привычного внешнего вида открытых деталей мопеда.

Устройство и работа

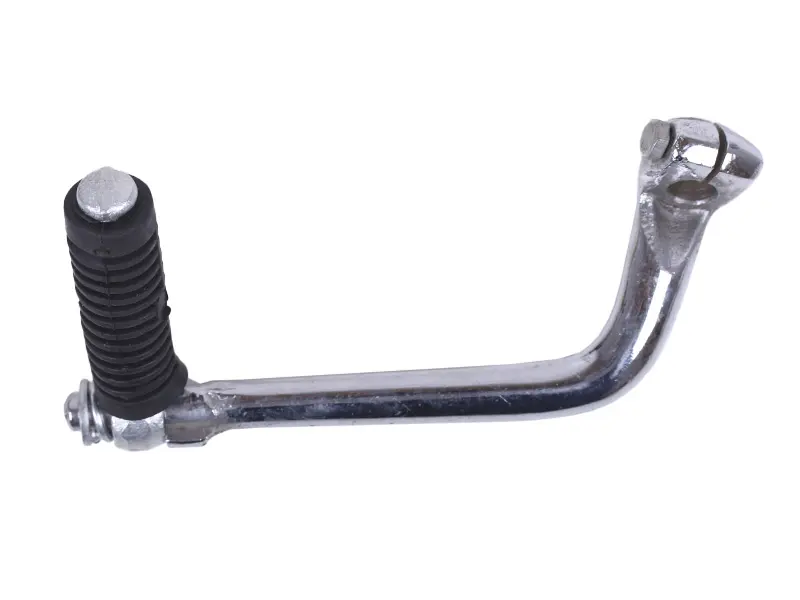

Рычаг имеет изогнутую форму, разрезное крепление со стяжным болтом и откидную опору с чёрной ребристой накладкой. Изгиб определяет положение ножки относительно двигателя и соседних деталей. Откидную опору разворачивают для запуска, а затем складывают. Рельеф накладки помогает удерживать обувь во время нажатия; грязь и масляный налёт с неё нужно удалять.

При исправном креплении ножка поворачивается вместе с валом, без проскальзывания в месте посадки. Люфт в соединении, смещение рычага после нажатия, трещины возле крепления и заметный изгиб — поводы осмотреть деталь. Отдельно проверяют шарнир опоры: чрезмерная подвижность или заедание мешают уверенно поставить ногу. Если ножка не возвращается после хода, стоит проверить механизм возврата: замена наружного рычага сама по себе такую неисправность не устраняет.

Что сверить при подборе

Сопоставьте новую ножку со снятой по посадке на вал, шлицам, расположению стяжного болта и глубине крепления. Также сравните длину рычага, его изгиб и вынос опоры. Эти параметры влияют на удобство нажатия и свободный ход. Совпадения названия техники недостаточно, если ранее меняли двигатель, вал кикстартера или сам рычаг.

Проверьте, где находится ножка в сложенном положении и по какой траектории движется при запуске. Она должна проходить мимо крышки двигателя, подножки и других соседних деталей без упора. Слишком близко расположенная опора затрудняет работу ногой, а неверный изгиб может ограничить ход раньше, чем механизм запуска отработает его полностью.

Замена и проверка крепления

На заглушённом двигателе отметьте положение старого рычага относительно вала. Ослабьте крепление и, если болт препятствует снятию, извлеките его. Снимайте ножку без ударов по валу и без опоры инструментом на крышку двигателя. После снятия очистите место посадки и осмотрите шлицы, стяжной болт и резьбу. Сильно изношенные шлицы вала не дадут надёжно закрепить даже новую ножку; повреждённый крепёж также требует замены.

Установите рычаг в подходящее угловое положение и на предусмотренную глубину, затем затяните крепление по требованиям руководства к технике. Не компенсируйте несовпадение посадки чрезмерным усилием затяжки: так можно повредить разрезную часть крепления или резьбу. Проверьте складывание опоры и отсутствие помех движению ножки. После первых запусков повторно осмотрите соединение: рычаг не должен смещаться на валу, а возле крепления не должно появляться люфта.
