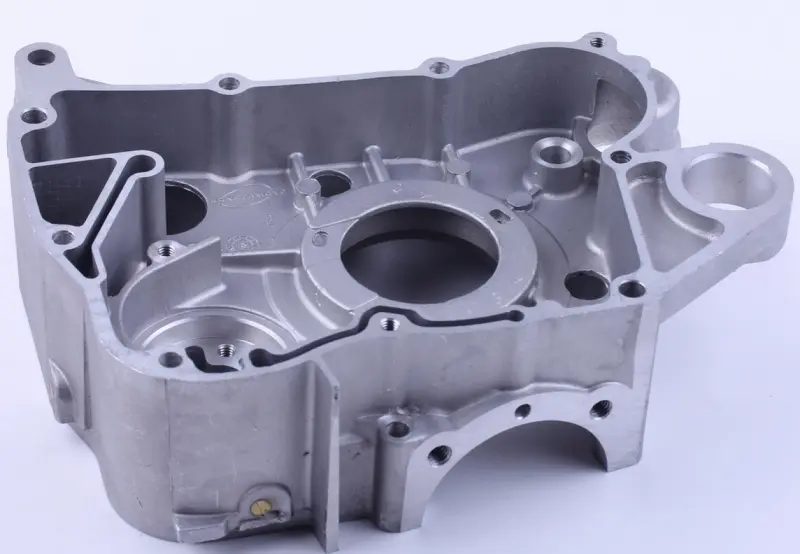

Картер правый 4T GY6 125/150 (152QMI, 157QMJ) AMG-2

Правый картер для четырёхтактных двигателей GY6 125/150 (152QMI, 157QMJ) — корпусная деталь, которая соединяется с ответной половиной и образует пространство для внутренних механизмов двигателя. От состояния картера зависят точность расположения опор валов и герметичность соединений. Его меняют при повреждении самого корпуса, когда замена прокладки или уплотнения уже не устраняет причину неисправности.

Конструкция и причины замены

Корпус имеет внутренние рёбра, круглые отверстия и посадочные места, а по краям — плоскости соединения с отверстиями под крепёж. При сборке эти участки должны совпасть с ответными деталями: крепёж удерживает соединение, а посадки задают положение установленных в них элементов. Даже небольшое повреждение кромки или перекос корпуса может помешать правильной сборке и привести к утечке масла.

Поводом для замены становятся трещины после удара, отломанные крепёжные участки, сорванная резьба и износ посадочных мест. Если подшипник перестал плотно удерживаться в корпусе, одной его замены может оказаться недостаточно. Следы масла вдоль стыка тоже требуют проверки, но сами по себе ещё не означают, что нужен новый картер: сначала исключают повреждение уплотнения и выясняют, нет ли дефекта на сопрягаемой поверхности.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и правую сторону установки, затем сравните корпус со снятой деталью. Проверьте контур плоскостей соединения, расположение крепёжных отверстий, форму выступов и внутренних рёбер. Отдельно сопоставьте посадочные места под подшипники и уплотнения, их диаметры и глубину. Совпадение общего силуэта не заменяет этой проверки: различия в посадках могут обнаружиться только при переносе внутренних деталей.

Удобнее сравнивать очищенные корпуса, когда остатки прокладки и масла не закрывают края отверстий и стыков. Учитывайте места для направляющих втулок и проходы, которые должны совмещаться с ответной частью двигателя. При сомнении в размере посадки используйте измерительный инструмент. Ошибка подбора может вызвать перекос валов, заедание при вращении или невозможность герметично соединить половины картера.

Особенности установки

Замена требует разборки двигателя с доступом к внутренним деталям. До переноса подшипников и других элементов очистите новый корпус от загрязнений, осмотрите резьбу и сопрягаемые поверхности. Проверьте состояние ответной половины, направляющих, крепежа, подшипников и сальников. Изношенные детали заменяют вместе с корпусом; прокладки и уплотнения подбирают по конкретному соединению и требованиям сборки двигателя.

Подшипники устанавливают подходящей оправкой, передавая усилие на кольцо, которое входит в посадку. Половины совмещают по направляющим без принудительного стягивания болтами: сопротивление может указывать на перекос или неправильно установленную деталь. Крепёж затягивают в последовательности и с моментом, предусмотренными документацией двигателя. Герметик применяют только там, где это требуется, не перекрывая проходы его излишками. После сборки проверяют свободное вращение механизма, а после запуска — отсутствие течи и постороннего шума.
