Направляющие клапанов 4T GY6 125/150 VDK, пара

Направляющие клапанов 4T GY6 125/150 VDK — пара втулок для ремонта головки цилиндра четырёхтактного двигателя. Внутри направляющей перемещается стержень клапана: втулка удерживает направление его хода и помогает клапану возвращаться к седлу без бокового смещения. Через контакт со стержнем она также участвует в отводе тепла от клапана к головке.

Конструкция и назначение

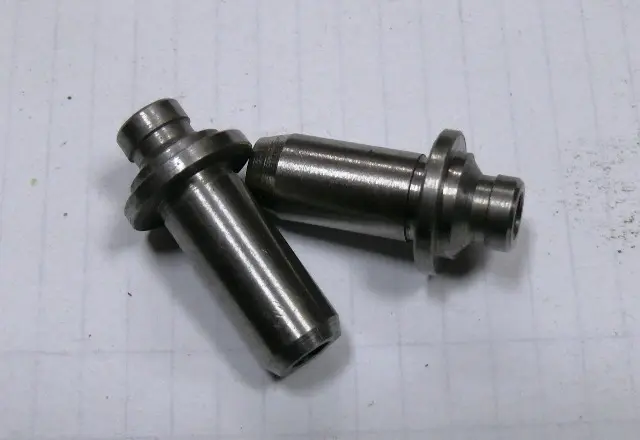

Детали имеют цилиндрический корпус, выступающий кольцевой буртик и ступенчатую наружную часть. Сквозной канал служит опорой для стержня клапана, а наружная посадочная поверхность удерживает втулку в головке. При подборе важны обе поверхности: совпадение отверстия под клапан ещё не означает, что направляющая правильно сядет в головку.

От состояния направляющей зависит зазор между втулкой и стержнем. Слишком большой зазор позволяет клапану отклоняться от оси, затрудняет точную посадку на седло и может увеличивать поступление масла вдоль стержня. Слишком малый зазор мешает свободному ходу после прогрева и создаёт риск заедания клапана.

Когда нужна замена

Повод проверить направляющие — заметное поперечное качание клапана, задиры внутри канала или неравномерный износ стержня. Расход масла и дым из выхлопа тоже могут сопровождать износ этой пары трения, но сами по себе не доказывают неисправность втулок. Окончательное решение принимают после измерения канала и стержня, одновременно оценивая состояние маслосъёмных колпачков.

Износ ускоряют недостаток смазки, перегрев, загрязнения и работа с повреждённым стержнем клапана. Если оставить причину без внимания, новая направляющая тоже быстро потеряет нужный зазор. Трещины, повреждение посадочной поверхности или ослабление втулки в головке требуют отдельной оценки места установки.

Что сверить при подборе

• Наружный диаметр посадочной части и состояние отверстия в головке: втулка должна удерживаться с предусмотренным ремонтной документацией натягом.
• Внутренний диаметр с учётом фактического диаметра стержня и требуемого рабочего зазора.
• Общую длину, положение буртика, форму ступеней и высоту выступания установленной направляющей.
• Сопряжение верхней части с маслосъёмным колпачком, если он предусмотрен конструкцией головки.

Сравнивайте каждую снятую направляющую с заменой отдельно. У изношенного отверстия одного замера недостаточно: измерения на разной глубине и в разных направлениях помогают выявить овальность и неравномерную выработку. Слишком свободную посадку снаружи нельзя исправить подбором клапана с другим стержнем.

Особенности установки

Для замены головку снимают и разбирают клапанный механизм. Старые направляющие извлекают, а новые устанавливают подходящей оправкой, соблюдая направление, температурный режим и глубину посадки по ремонтной документации двигателя. Удары непосредственно по тонкой выступающей части могут повредить втулку; перекос при запрессовке способен испортить отверстие в головке.

После запрессовки проверяют размер канала и при необходимости выполняют его окончательную обработку под рабочий зазор. Затем контролируют свободный ход клапана, соосность с седлом и герметичность прилегания. Вместе с направляющими осматривают клапаны и сёдла, изношенные маслосъёмные колпачки заменяют. Одна притирка клапана не устраняет избыточный зазор в направляющей.
