Натяжитель цепи ГРМ 4T GY6 125/150 VDK

Натяжитель цепи ГРМ 4T GY6 125/150 VDK предназначен для цепного привода газораспределительного механизма четырёхтактного двигателя. Он воздействует на подвижную направляющую цепи и выбирает её слабину. Это помогает сохранять правильное зацепление со звёздочками при работе двигателя. От состояния натяжителя зависит, насколько стабильно цепь связывает вращение коленчатого и распределительного валов.

Конструкция и работа

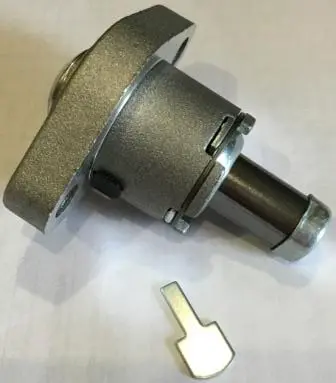

Деталь имеет корпус с крепёжным фланцем и выступающим штоком. Фланец фиксирует натяжитель на двигателе, а шток передаёт усилие направляющей. Для нормальной работы необходимы правильная посадка корпуса, достаточный ход штока и удержание его рабочего положения. Если механизм заедает или перестаёт удерживать направляющую, цепь получает лишнюю свободу и начинает ударять по деталям привода.

Когда нужна замена

Повод проверить натяжитель — металлический дребезг со стороны привода ГРМ, особенно если он появился недавно или усиливается. При осмотре причины замены могут быть очевидными: повреждённый корпус, заклинивший шток, неисправность механизма удержания. Однако один шум ещё не указывает на поломку именно этой детали: похожие звуки возникают при вытянутой цепи и изношенных направляющих. Замена натяжителя не восстановит цепь, которая уже вышла за допустимый предел износа.

Что сверить при подборе

Сравните снятый натяжитель с заменой по форме фланца, расположению крепёжных отверстий и части корпуса, входящей в двигатель. Также нужно проверить длину и форму выступающего штока, его рабочий ход и способ приведения механизма в установочное положение. Совпадения общего вида недостаточно: шток должен правильно упираться в направляющую, а корпус — полностью прилегать к посадочной поверхности без перекоса.

Обратите внимание на уплотнение в месте крепления и состояние резьбы под крепёж. Слишком короткий шток может не выбрать слабину, а неподходящая геометрия или чрезмерное выдвижение способны создать лишнюю нагрузку на цепь и направляющую. Не пытайтесь компенсировать несовпадение посадки затяжкой болтов или случайными проставками: сначала нужно установить причину расхождения.

Особенности установки

Работу выполняют на остановленном остывшем двигателе, соблюдая порядок замены натяжителя для конкретного мотора. До снятия разгрузите механизм предусмотренным способом и обеспечьте сохранение положения цепи на звёздочках. При снятом натяжителе не проворачивайте валы произвольно: ослабленная цепь может перескочить, нарушив фазы газораспределения. Посадочную поверхность очищают от остатков уплотнения, не допуская попадания мусора внутрь.

Новый натяжитель переводят в установочное положение, закрепляют с подходящим уплотнением и затем вводят в работу согласно устройству механизма. Крепёж затягивают моментом, установленным для двигателя. Одновременно осматривают цепь, башмак натяжителя и неподвижную направляющую; повреждённые детали заменяют. До запуска проверяют фазы и вручную проворачивают двигатель по предусмотренной процедуре. Заедание или необычное сопротивление требуют проверки сборки, а после запуска контролируют посторонний шум и герметичность соединения.
